水利信息化
遥测终端 F9164 无线预警广播设备 F9103 无线视频图像站F6933 水雨情监测一体站 水利视频图像一体站 水利视频监控站 水利信息化系统

无线视频图像站

{$v['alt'] {$v['alt'] {$v['alt'] {$v['alt']

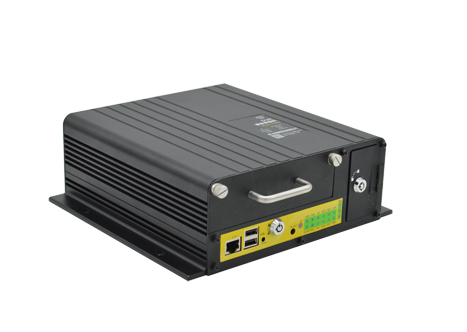

无线视频图像站 F6933

标签： 无线视频图像

    1.无需布线，组网灵活，即插即用
    2.无线视频录像+图像抓拍+数据传输三合一
    3.多达8路视频监控
    4.强大数据采集扩展功能
    5.数据叠加，方便管理调度
    6.多重分级预警
    7.开放的标准数据，方便调用共享
样机申请
功能特性 参数

无线视频图像站,F6933无线视频录像+图像抓拍+数据传输三合一,组网灵活，野外工况环境运行稳定.
         四信无线视频图像站系统，无需布线，组网灵活，即插即用，轻松实现远程管控。基于无线通信的现场录像、图像抓拍与数据传输，管理人员在远程管理端即可实现对水利项目现场工况监测、安全分析、采取预防与补救措施等，极大提升管理效率。
\
\
无线+有线通信方式

无线+有线通信方式

支持3G/4G网络、WIFI和有线WAN三链路网络智能切换备份，保证监控终端永远在线。
多达8路视频监控

多达8路视频监控

支持8路视频同时实时监控，项目建设与应用更灵活。
\

支持双码流

高清主码流用于本地存储，标清辅码流用于网络实时传输，传输流畅且节约流量费用。
强大数据采集扩展功能

强大数据采集扩展功能

具有扩展RTU功能，具有RS232、485接口，可外接拾音器、流量计、水位计等传感器，方便现场数据采集与视频监控报警联动。
\
数据叠加，方便管理调度

数据叠加，方便管理调度

水雨情等现场数据可据管理需要，在视频多分屏上进行叠加显示，便于统一指挥调度。
多重分级预警

多重分级预警

可自定义报警模式，如水位超过警戒水位，如预置点工况异常，系统会触发报警。第一时间以短信、传真、广播形式通知用户，并联动相关视频。
开放的标准数据，方便调用共享

开放的标准数据，方便调用共享

四信同步提供标准数据接口，便于第三方平台调用。
设备管理简便

设备管理简便

远程管理：不必亲临项目现场，即可对设备实现参数配置、软件升级、远程维护。 智能诊断：设备故障，会智能诊断故障类型，方便维修管理。
水利野外环境专用

水利野外环境专用

耐高温低寒，具有防雷、防潮、防尘、防水、宽电压等完备的防护设计，恶劣环境下稳定运行优势明显。



工业级应用设计
采用高性能器件 ●
电源设计具备欠压、过压、过流、反接、短路、浪涌等保护功能 ●
宽电源输入（DC 9～36V） ●
宽温设计（-35℃～75℃） ●
采用航空头电源接口，紧固不脱落 ●
TF、SIM卡采用防盗结构设计 ●
稳定可靠
WDT看门狗设计，保证系统稳定 ●
采用完备的系统保护机制和防掉线机制，保证终端永远在线 ●
采用硬盘存储，保证数据高速读写及安全稳定 ●
以太网接口内置1.5KV电磁隔离保护 ●
RS232/RS485/RS422（可选）/CAN接口内置15KV ESD保护 ●
SIM/UIM卡接口内置15KV ESD保护 ●
天线接口防雷保护（可选） ●
功能强大
最高支持8路全实时编码，标准H.264压缩格式，码流更低，画质更好 ●
4路8路切换，根据不同需求自己选择 ●
支持4路或者8路视音频同步录像和回放 ●
支持U盘升级/远程升级/本地web升级多种升级方式 ●
提供8路模拟量输入接口（16位AD，支持0～5V电压信号）、6路开关量输入接口、6路开关量输出接口（其中2路为继电器驱动） ●
丰富的指示灯，可快速掌握机器运行状态 ●
强大的服务器平台与客户端工具 ●
多种媒体传输方式，可适用各种网络环境 ●
智能的码率调整功能，解决无线环境下网络带宽波动造成的影响 ●
多种数据导出方式，U盘本地导出，远程客户端下载，本地网络数据导出 ●
可拆卸的硬盘，可以通过USB线直接挂载硬盘，在电脑上实现硬盘上的数据的快速导出及预览 ●
支持多种视音频录像模式，手动录像、定时录像、移动侦测录像和报警录像 ●
六种工作模式同时进行：监控、录像、回放、备份、网络和云台 ●
支持双码流，主码流用于本地高清存储，辅码流用于网络实时传输，解决带宽瓶颈问题 ●
支持CVBS或者VGA同时输出，高清VGA有效分辨率高达1280*1024@60fps ●
本地存储支持硬盘、TF卡，自动覆盖 ●
支持报警录像保护机制，可保护重要录像 ●
稳定的存储方式，突然断电不易被破坏 ●
电源保护功能，掉电后机器保证数据保存完整 ●
低电压数据保护功能 ●
丰富的开关机模式，定时，ACC，ACC+定时，常开，红外开关机等模式 ●
支持红外遥控器控制，支持外置红外天线 ●
支持WIFI连接服务器与数据传输 ●
本地配置图像化界面，易于操作 ●
远程播报功能（预留） ●
语音对讲功能 ●
丰富的配置设备参数方式，本地UI配置，本地网络配置，客户端远程配置 ●
本地插件支持IE、谷歌、火狐和360浏览器 ●
支持NTP，内置RTC，支持定时重启、定时开关机功能 ●
支持3G/4G网络、WIFI和有线LAN三链路网络智能切换功能，可实现按预设值优先级进行只能切换 ●
支持GPS/北斗定位功能（可选） ●
技术参数
无线参数 无线模块 工业级无线模块（可选单模块、双模块或无模块） ●
标准 可支持TDD-LTE/FDD-LTE/EVDO/WCDMA/TD-SCDMA/CDMA1X/GPRS/EDGE
可选单模、多模或全网通讯		 ●
理论带宽 FDD LTE(下行速率100Mbps，上行速率50Mbps)
TDD LTE(下行速率68Mbps，上行速率17Mbps)
CDMA2000 1X EVDO Rev A (下行速率3.1Mbps，上行速率1.8Mbps)
WCDMA(下行速率42Mbps，上行速率5.76Mbps)
TD-SCDMA(下行速率4.2Mbps，上行速率2.2Mbps)		 ●
发射功率 <24dBm ●
接收灵敏度 <-109dBm ●
GPS参数 GPS模块 工业级GPS模块（可选北斗模块） ●
接收机类型 50通道
GPSL1（1575.42MHz）C/A码
支持WAAS,EGNOS,MSAS,GAGAN		 ●
最大更新速率 5 Hz ●
定位精度 定位：2.5m CPE
SBAS：2.0m CPE		 ●
灵敏度 跟踪：-160dBm
重新捕获：-160dBm
冷启动：-146dBm		 ●
WIFI参数 标准及频段 支持IEEE802.11b/g/n标，2.4G, 2*2 MIMO，支持AP模式，Station模式（可选） ●
理论带宽 IEEE802.11b/g：最高速率达108Mbps
IEEE802.11n：最高速率达300Mbps		 ●
安全加密 支持WEP、WPA、WPA2等多种加密方式，可选WPS功能 ●
发射功率 20dBm（11n），21.5dBm（11g），26dBm（11b） ●
接收灵敏度 <-75dBm@54Mpbs ●
硬件系统 CPU 高性能ARM9处理器 ●
FLASH FLASH 16MB（可扩展至32MB） ●
DDR2 256MB ●
接口类型 前面板 ●
硬盘盒 支持接入1块2.5英寸SATA接口HDD/SSD硬盘，打开硬盘锁后方可插入或取出 ●
LAN 前置百兆网口 ●
USB 2个USB2.0接口 ●
Reset 复位按钮，按此按钮超过0.1秒可复位DVR设备 ●
硬盘锁 保护硬盘与设备电源控制 ●
IR-EXT 外置红外遥控器接口 ●
IR 红外遥控器接收口 ●
指示灯 PWR：电源指示灯
ALM：报警指示灯
GNSS：GPS/北斗指示灯
WIFI：WIFI指示灯
REC：录像指示灯
VLOSS：视频丢失指示灯
ETH：以太网接口指示灯
NET1：网络1指示灯
NET2：网络2指示灯
SD：SD卡指示灯
HDD：硬盘指示灯
ERR：错误报警指示灯		 ●
卡锁 保护SD卡及SIM/UIM卡 ●
后面板 ●
Power 设备电源输入与启动控制接口，5芯航空插头 ●
Audio 音频输入、输出及控制接口，8芯5557插头 ●
Relay 2路继电器输出接口，4芯5557插头 ●
I/O 6路开关量输入，4路OC输出，8路模拟采集输入及电源输出接口 ●
Serial RS232通讯接口，CAN总线、RS232、RS485总线及电源输出 ●
CAM5-CAM8 5～8通道视音频输入，电源输出接口 ●
VGA 标准VGA接口 ●
CAM1~CAM4 1～4通道视音频输入，电源输出，4芯航空插头 ●
AVOUT 视音频输出口，4芯航空插头 ●
天线 SMA天线接口，GNSS天线、WIFI天线及3G/4G模块天线 ●
供电 标准电源 DC 12V/5A（可选DC 12V/8A） ●
供电范围 DC 9~36V  ●
工作电流 <1100mA (12V) ●
待机电流 <170mA (12V) ●
物理特性 外 壳 金属外壳，防震设计 ●
外形尺寸 231x210x78 mm (不包括天线和安装件) ●
重 量 3.22kg(不包括天线和安装件) ●
其他参数 工作温度 -35～+75ºC（-31～+167℉） ●
储存温度 -40～+85ºC（-40～+185℉） ●
相对湿度 95%(无凝结) ●
