IP MODEM(DTU) F2X03

标签： 3g dtu cdma dtu GSM MODEM 短信猫

    ●  采用2.5G/3G传输(信号覆盖广)
    ●  支持MODBUS协议
    ●  -35℃抗严寒，75℃耐高温
    ●  通过EMC国标认证
    ●  支持多种触发方式，节约流量费用
    ●  5~35V DC超宽电压
    ●  RS-232/RS-485接口
    ●  多数据中心同步传输
    ●  支持远程管理，效率高
样机申请
功能特性 参数 相关下载
F2X03 IP MODEM(DTU)
产品型号 网络 接口 产品尺寸（单位：mm） 产品图片
F2103 GPRS DTU RS232/RS485、 91x58.5x22 4G DTU
F2203 CDMA DTU RS232/RS485 91x58.5x22
F2403 联通3G DTU RS232/RS485 91x58.5x22
F2603 电信3G DTU RS232/RS485 91x58.5x22
DTU行业应用

 GPRS DTU行业应用  主要几大行业
DTU线
常见应用: PLC通过DTU实现无线通讯应用     DTU与远端组态软件实现无线传输
一. 电力行业:  1.电力远程抄表,     2.变电站监测,      3.电力线路监测 ,   4.配电网络柱上开关监测系统
二. 水利行业:  1.水质监测,  2.水库闸门远程控制系统方案,  3.水利GPRS调度系统应用方案
                      4.水管网监 测系统,   5.水库自动监测系统
三. 石油行业:  1油气井的远程监控,   2.GPRS远程油田自动化监测监控系统, 3.燃气管网监控系统方案
四. 市政行业 : 1.路灯远程监控管理    2.管网远程监测      3.城市能耗监测
五. 环保行业 : 1.污染源监测     2.大气环境监测       3.噪音监测    4.粉尘监测
六. 农业应用:  1.大棚远程监测管理    2.水产养殖监测管理     3. 农业水泵监测管理
七. 其它行业:  1.仓库监控管理.    2.电梯远程监控      3.远程起重机管理系统
                    4.工业能耗监测方面的应用     5.加油站GPRS数据采集系统     6.GPRS气象信息采集系统

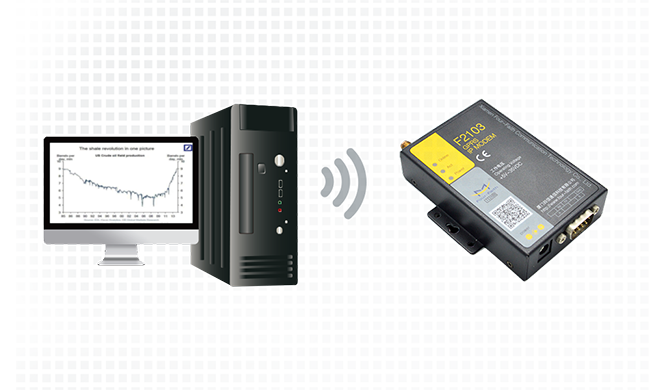

可靠组网与数据透明通信接口
采用高性能工业级无线模块,工业级高稳定高精度元器件,极宽温设计, 轻松适应高温严寒工作环境,支持数据透明传输, 能适应任何标准或是非标准的用户协议
可靠组网与数据透明通信接口

丰富的通信接口
提供标准RS232和RS485(或RS422)接口,可以直接连接串口设备,用户设备提供远程维护通道
丰富的通信接口
DTU宽压供电
5V~35V超宽电压,具备过压,过流保护,更可靠耐用
DTU宽压供电
DTU多数据中心同步传输
支持双数据中心备份传输及多数据中心同步传输(5个数据中心),可用快速或较大规模的信息
DTU多数据中心
支持标准TCP/IP协议和UDP协议,MODBUS协议
内嵌标准的TCP/IP协议栈和UDP协议,可集成多种网络,提供稳定可靠服务,支持MODBUS协议
MODBUS协议
WDT看门狗设计
保护系统的正常运行及有效的监视管理,保证系统稳定
WDT看门狗设计
支持远程配置
通过本地电脑进行无线远程无线配
支持远程配置
硬件系统
项  目 内   容
CPU 工业级16/32位通信处理器
FLASH 512KB
SRAM 256KB

接口类型
项  目 内   容
串口 1个RS232和1个RS485（或RS422）接口，内置15KV ESD保护，串口参数如下：
数据位：5、6、7、8位
停止位：1、1.5、2位
校验：无校验、偶校验、奇校验、SPACE及MARK校验
串口速率：110~230400bits/s
指示灯 具有电源、通信及在线指示灯
天线接口 标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口 标准的3芯火车头电源插座，内置电源反相保护和过压保护
DTU接口图
注：不同型号配件和接口可能存在差异，具体以实物为准。


供电
项  目 内   容
标准电源 DC 12V/0.5A
供电范围 DC 5~35V

功耗
项  目 内   容
待机 3G:40~55mA@12VDC  2G:36~40mA@12VDC
通信 3G:88~190mA@12VDC  2G:62~68mA@12VDC

物理特性
项  目 内   容
外壳 金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸 91x58.5x22 mm (不包括天线和安装件)
重量 205g

其它参数
项  目 内   容
工作温度 -35~+75ºC(-31~+167℉)
储存温度 -40~+85ºC (-40~+185℉)
相对湿度 95%(无凝结)

订购信息
产品型号 描   述
F2103 GPRS IP MODEM
F2203 CDMA IP MODEM
F2403 WCDMA&HSDPA&HSUPA IP MODEM
F2603 CDMA2000 1X EVDO IP MODEM
