一、系统组成
1、三菱PLC
终端方面，FX1s系列PLC为RS232串口8针通讯接口，与F2X03系列DTU连接的话必须转换成232或者485通讯接口，接线定义如下：
IP Modem DB9头定义： PLC DB9头定义：
- 厦门四信F2603，主要负责传输功能，通过TCP Clinet与TCP Server建立TCP连接实现双向数据的收发。具体网络拓扑图如下：
3、服务端
服务端需要具备一个公网IP和映射给内部需要监控数据的IP上和DTU一致的端口，运行四信TCP2COM软件监听相应的端口，并虚拟一个串口出来，预填好相应的通道信息，服务端编程软件只需要读取该虚拟的串口即可（TCP2COM软件详细设置参考四信TCP2COM软件使用说明）。整体应用相当于将串口线中间一部分替换成网络通信，最终编程软件依然是读串口数据。
二、DTU相关参数配置：
（1）、DTU参数配置
先将IP MODEM 模块断电，再打开“IP Modem Configue” 软件，然后再将IP MODEM上电，进入配置状态，进行服务器端IP地址和端口映射，如下图：
IP Modem工作参数设置：
- TCP2COM参数设置
1、虚拟串口：
2、监听端口设置：
3、串口参数设置
- 启动服务，DTU连接上TCP2COM后可以看到设备在线，如下：
实际通信过程中因为通过运营商的无线网络传输数据，通信过程中根据实际网络情况会有几十毫秒至2秒左右的延迟，所以编程软件通信时间检查建议设置在30以上
- 软件串口参数设置：

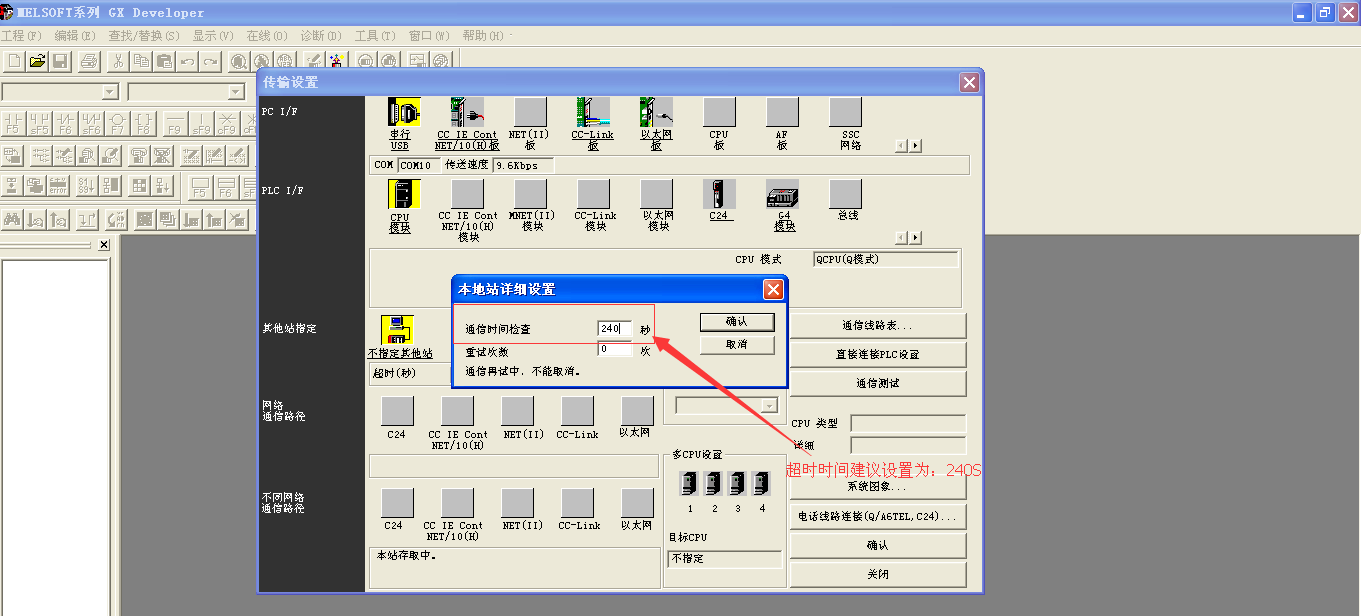

- 通信超时设置：
四、通信测试（主要是下载或者下载程序）
（1）通讯测试：
（2）编程软件与PLC上下载程序测试：
①、上载PLC程序：
②、下载PLC程序：
3、实际接线图：
