银行作为当今社会货币的主要流通场所、国家经济运作的重要环节,人们对其的要求也越来越高,不但要求整洁优美,而且需要方便、高效、安全、高技术的环境。银行金融机构的业务量增长的同时,业务纠纷也在增加,银行抢劫恶性暴力事件也时有发生,所以对金融系统的安全提出了新的要求。
传统的单一模式的模拟电视监控系统,无论是从监视手段、还是录像手段上来看已经远远落后于现代商业银行的安全保卫要求。随着物联网无线通信的发展,网络数字视频监控成为诸多银行监控用户的首选,为促进银行“三防一保”工作的落实,实现现代化、高效的管理提供了可行的解决方案。
系统构思:
采用数字硬盘录像机,利用数字多媒体来实现整个系统图形化控制和管理,控制系统以数字多媒体为核心,对全部监控点进行实时显示监控,多路数字监控录像系统可实现对所有监控点进行画面单一显示功能,具有自动切换、报警、控制云台、网络传输等功能,可随时对数字系统画面进行监控、操作和录像,网络传输控制点能对前端监控点图像进行各自的选择,且不影响系统数字监控本身的正常工作。

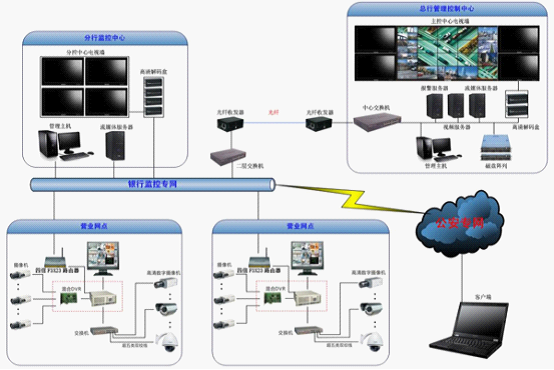

拓扑图如下:
系统组成:
1.银行支行或储蓄所硬件构成
在现场可安装带固定镜头的摄像机或云台可控的摄像机,室外多采用防雨云台+镜头罩+解码器控制。采用电子地图报警布防,可分区设置每个报警点位置及报警响应动作。若发生报警时,报警探测器和视频控制连动。 每个网点可安装多个摄像机,监控中心可远程任选一个摄像机图像或任选多个摄像机图像构成一个监控画面。可对机房无人区实行图像动态侦测,当机房图像发生变化时,向监控中心及时报警提示。可在ATM柜员机处放置人体红外探头探测器,当人体接近ATM机时,系统开始录像,人体离开ATM机时停止录像.
2.传输网络及后端部分
控制中心通过四信3G路由器与多个远程分行实现无线联网,在中心局域网上任何主机实现对多个不同分行现场同时监控。相关部门如行长室,保安室设分控计算机,分控计算机在某一时刻可监控任意多个现场视频图像,并可对其进行控制。采用先进的Server/Clients系统构成用TCP/IP传输压缩图像。因此无论是图像远程发送机或图像远程接受机只需定义IP地址,即可任意组网。
四信3G路由器在本系统中的应用
各支行中DVR采集到图像数据信息后,要通过Internet把数据发送到监控中心。而系统中完成DVR与Internet网通讯工作的就是四信的3G路由器F3X23和电信的网络。3G路由器F3X23是目前国内唯一采用 ARM9处理作为系统平台的工业无线路由器,最大限度地提高系统的吞吐量,使视频监控图象更加流畅。该传输设备具有多重看门狗,和在线保持机制,能够确保设备稳定,长久地运行,从而有效保证数据传输的可靠性。同时考虑到安全性的问题,设备支持VPN隧道,固定IP拨号,双向认证的功能,充分保证系统的安全性和稳定性。 设备采用WEB配置和CLI配置的方式,用户只需一些简单的参数设置便可投入系统稳定运行。3G路由器F3X23提供一个以太网口和一个串口,以太网口用来传输视频语音数据,串口用来传输ATM机的信息。
