目前彩票的业务中心与各营业点采用DDN或者电话线传送数据。彩票业务单笔流量很小,采用DDN或IDSL专线月租费太高,用电话线传送数据按时间计费,带来诸多不便,费用也不便宜。四信基于上述问题,提出基于四信工业路由器的彩票机无线组网方案。
系统组成:
(1)终端投注机:为彩民用户提供下注、兑奖、查询等功能
(2)无线通信终端设备:鉴于对终端投注机通讯接口的需求,选择四信通信的F3X25无线路由器,它具有体积小、功耗低、配置使用简单、即插即用。
(3)彩票中心系统:负责处理各终端投注机上传的各种数据,为终端投注机提供服务平台。

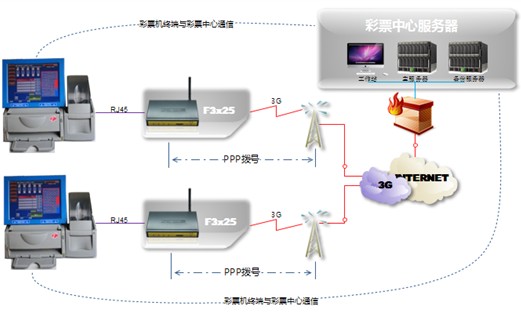

拓扑图如下:
系统终端投注机通过以太网接口与四信工业路由器F3X25连接,彩票中心系统可采用专线作为网络接入方式。 工业路由器F3X25通过无线网络接入Internet,并有两种组网方式可以实现终端投注设备与彩票中心系统建立连接:第一、采用VPDN专网或者ANP专网;第二、通过VPN方式。当终端投注机与中心系统建立通信连接后,可直接与彩票中心系统服务器进行数据交换。终端投注机产生的业务数据直接通过四信工业无线路由器F3X25与中心服务器进行数据交换。
