GPRS DTU工作原理和功能 DTU配置方法详解

　　DTU与服务器之间的通信是由GPRS DTU端(客户端)发起的，服务器端通过发回反馈或接受通信来对DTU端做出响应。DTU端与服务器端共同组成了基于GPRS和INTERNET网络通信的应用系统。相比DTU端，服务器端安装有更为复杂的应用程序，能够接受任何DTU端发起的通信请求，并时刻检测链路中的通信状态，从而实现实时数据采集、数据库服务等应用。


　　DTU端需要预先知道服务器端的IP地址和端口号，然后才能发起通信请求，而一旦通信建立，服务器端和DTU端就没有区别了。


　　服务器的IP地址既可以是公网IP(固定IP)也可以是通过域名解析服务器获取的动态域名。


　　服务器的端口号通常对应于服务器中运行的特定应用程序，如端口号TCP 21被FTP服务使用，TCP 80被超文本服务器(Http)使用。即服务器端的应用程序支持通过特定的端口号实现发送和接收数据。


　　GPRS DTU的四个核心功能：


　　1)内部集成TCP/IP协议栈

　　GPRS DTU内部封装了PPP拨号协议以及TCP/IP协议栈并且具有嵌入式操作系统，从硬件上，它可看作是嵌入式PC与无线GPRS MODEM的结合;它具备GPRS拨号上网以及TCP/IP数据通信的功能。


　　2)提供串口数据双向转换功能

　　GPRS DTU提供了串行通信接口，包括RS232，RS485，RS422等都属于常用的串行通信方式，而且GPRS DTU在设计上大都将串口数据设计成“透明转换”的方式，也就是说GPRS DTU可以将串口上的原始数据转换成TCP/IP数据包进行传送，而不需要改变原有的数据通信内容。因此，GPRS DTU可以和各种使用串口通信的用户设备进行连接，而且不需要对用户设备作改动。


　　3)支持自动心跳，保持永久在线

　　GPRS通信网络的优点之一就是支持GPRS终端设备永久在线，因此典型的GPRS DTU在设计上都支持永久在线功能，这就要求DTU包含了上电自动拨号、采用心跳包保持永久在线(当长时间没有数据通信时，移动网关将断开DTU与中心的连接，心跳包就是DTU与数据中心在连接被断开之前发送一个小数据包，以保持连接不被断开)、支持断线自动重连、自动重拨号等特点。


　　4)支持参数配置，永久保存

　　GPRS DTU作为一种通信设备，其应用场合十分广泛。在不同的应用中，数据中心的IP地址及端口号，串口的波特率等都是不同的。因此，GPRS DTU都应支持参数配置，并且将配置好的参数保存内部的永久存储器件内(一般为FLASH或EEPROM等)。一旦上电，就自动按照设置好的参数进行工作

　　GPRS DTU配置方法：


　　1. 配置连接

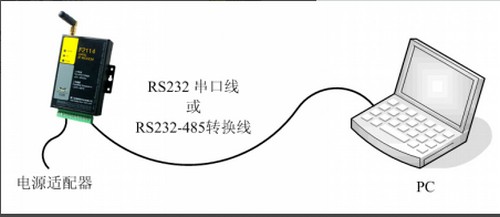

　　在对GPRS DTU进行配置前，需要通过出厂配置的RS232串口线或RS232-485转换线把GPRS DTU和用于配置的PC连接起来，如下图：


　　2. 参数配置方式介绍


　　GPRS DTU的参数配置方式有两种：


　　◆ 通过专门的配置软件： 所有的配置都通过软件界面的相应条目进行配置，这种配置方式适合于用户方便用PC机进行配置的情况。


　　◆ 通过扩展AT命令(以下简称AT命令)的方式进行配置：在这种配置方式下，用户只需要有串口通信的程序就可以配置GPRS DTU的所有的参数，比如WINDOWS下的超级终端，LINUX下的minicom,putty等，或者直接由用户的单片机系统对设备进行配置。在运用扩展AT命令对GPRS DTU进行配置前需要让GPRS DTU进入配置状态，其步骤请参考附录。


　　3.配置工具运行界面

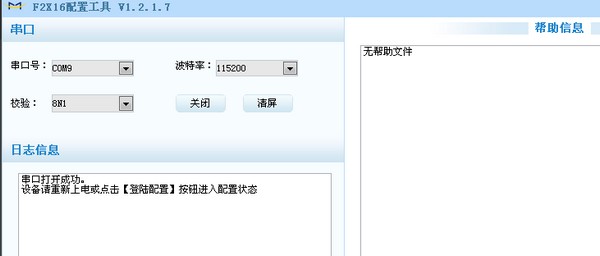

　　在串口参数设置栏内显示当前打开串口的串口参数，默认波特率为115200，连接设备打开相应串口号，运行界面如下：


　　4.设备上电

　　设备上电后，参数配置软件使IP MODEM进入配置状态后会自动载入设备中的当前配置参数，并显示在右边的 ”IP MODEM设备参数配置” 中，至此可以开始配置IP MODEM中所有配置参数。注：对于4G模块，设备上电后进入配置状态会比较慢，约40秒。
