四信云通道

1、功能介绍

四信云平台是⼀款集成四信产品运维、管理、数据开放、⽣态连接的物联⽹设备管理平台，提供端云融合的⼀体化解决⽅案。平台⽀持四信DTU、路由器、智能⽹关等多款设备接入平台，可实现实时查看设备状态、远程管理设备、配置参数、远程升级、智能诊断等功能，其中四信云客户端的云通道功能，极大方便用户在任何时间、任何地点远程访问现场四信设备及所接的物联网终端，打通了不同局域网网络不互通的壁垒。

2、应用场景

用户在服务器电脑运行四信云客户端软件开启云通道功能，具体操作参见：

http://www.four-faith.com/support/yuntongdao/1571.html

四信云通道功能主要使用场景如下：

①现场设备远程维护：通过四信云通道功能实现远程对现场的四信路由器、网关设备进行远程访问及设备管理；同时支持访问网关下接以太网的终端设备，对终端设备进行故障排查、设备维护、程序变更升级等；

应用场景包括：制造机械的远程检修运维；工控PLC等设备的远程故障排查及运维；监控及终端的远程运维等；远程PLC程序修改及上下载；

②远程设备访问及组网：通过四信云通道除了服务器远程访问现场设备以外，还实现不同区域设备与设备之间直接的组网通信；

应用场景：智慧水库智能联动控制；水务/水利终端点对点通讯；工控PLC联动控制类项目；智能制造PLC远程采集管理类项目；智慧工地摄像网络组网监控等。

③云通道组网数据采集：通过四信云通道功能实现服务器连接网关，对设备的数据透传/采集及设备指令配置。

应用场景：机房数据采集检测项目；工厂数据采集类项目；工控组态数据采集类项目等。

组网方案

方案一、基于四信云通道实现现场设备远程维护方案

1、应用场景

基于客户现场需要远程维护访问现场的终端设备，且客户服务器没有专网或者公网IP地址无法搭建VPN组网，可使用四信云通道功能来实现。适用场景包括制造机械的远程检修运维；工控PLC等设备的远程故障排查及运维；监控及终端的远程运维等。

2、组网拓扑

3、方案介绍

四信网关网络拨号成功后连接四信云平台，工控终端、机床、摄像头等设备通过以太网接口接路由网关的LAN接口，远端的服务器安装四信云客户端软件，在四信云客户端软件上开启通道功能，通过客户端软件上显示的网关接工控终端、机床设备等的虚拟IP地址就可以直接访问这些设备，实现远程对工控PLC数据监控、程序上下载等，监控机床设备的状态及远程维护，查看摄像头画面。

4、方案优势

1）通过四信云通道功能有效的实现了远程维护及运维，不需要去现场，可通过四信云通道直接访问连接路由网关下接的终端，进行设备维护及运维监控

2）有效节省了现场设备的运维和维护成本

3）可方便进行集中管理、远程配置、升级，提高了运维的效率。

方案二、基于四信云通道实现远程设备访问及网络组网方案

1、应用场景

基于现场数据终端和主控终端在不同的两个地方或者距离较远的的情况下，需要实现在主控终端控制现场的数据终端执行联动控制的应用的情况下，可使用四信云通道功能，将两个5G网关的网络进行组网实现两端5G网关下设备IP地址的互通实现，适用场景包括智慧水库智能联动控制；水务/水利终端点对点通讯；工控PLC联动控制类项目、智能制造PLC远程采集管理类项目，智慧工地摄像网络组网监控等。

2、组网拓扑

3、方案介绍

路由网关网络拨入后，路由网关设备接入四信云，通过四信云平台的客户端软件将两个网关的云通道功能打开后，路由网关下接的网口终端会生成一个云通道的虚拟IP地址，两个网关之间通过云平台加静态路由表后，两个网关间的虚拟IP地址就可以正常互通，主控PLC程序中填写远端主站PLC对应的虚拟IP就可以实现两个网关下的主控PLC和主站PLC进行网络通信。同时网络硬盘录像机可通过云通道虚拟IP地址访问摄像头看远端摄像头实时画面及视频存储。PLC设备接口为串口时，可将网关串口应用开启，一个网关做为TCPserver，一个网关做为TCP client 通过云通道虚拟IP地址实现网关网关下主控PLC和主站PLC的数据通信。

4、方案优势

1）此方案通过四信云通道功能实现了两个不同区域的设备直接互联通信，客户不需要再搭建VPN或者使用固定IP专网，就可以实现两端设备的互联互通

2）此方案在现场环境比较复杂且设备终端间无法拉有线组网，使用四信云通道功能直接实现两端设备之间组网互通。

3）减低了现场的设备安装调试的难度，简单便利的实现了设备的组网功能

方案三、基于四信云通道+智能网关数据采集方案

1、应用场景

基于数采服务器使用组态软件或者别的工控类采集软件，且没有专网/公网固定IP地址，需要四信智能网关将下端不同类型协议的设备南向数据采集后进行北向协议转换来适配平台软件。四信云通道功能启用后，通过网关采集下接终端数据后转换协议通过四信云通道功能和数采服务通信，数采服务器即可采集网关对下采集的数据。适用场景包括机房数据采集检测项目、工厂数据采集类项目、工控组态数据采集类项目等。

2、组网拓扑

3、方案介绍

在数采服务器上安装四信云客户端软件，开启设备云通道功能，数采服务器就可以和5G网关通过云通道打通网络连接，5G网关可支持各种PLC协议及各种电网协议等，5G网关下接PLC等设备终端采集下端PLC等设备数据，转换采集后的数据协议，中控室的数据采集服务器通过组态软件或者数据采集软件可直接连接5G网关通过modbus、opcUA等协议采集网关中采集到的下端PLC等设备的数据，在组态或者采集软件上显示现场设备的的数据，同时中控室的视频监控软件还可以通过云通道调用现场5G网关下摄像头的视频实时看现场的视频画面。

4、方案优势

1）通过四信云通道功能可直接打通5G网关和数据采集服务器之间的网络，客户采集服务器只需要能上网，不需要有公网IP地址，就可以实现数据采集

2）5G智能网关本身支持多种PLC的采集协议及标准的一些工业协议、电力协议、如modbus 、opc ua、DL645的等，可将多种对下采集协议的数据，对上转换为一种协议，如modbus TCP等，采集服务器可通过modbus 协议采集到对下设备的所有数据。

3）使用四信云通道功能可方便快捷的通过云通道虚拟IP地址采集网关上的数据，安全稳定，不需要再重新部署网络。

方案一云通道作为远程运维，用户只有需要运维作业时才用打开云通道功能，四信云免费提供2个通道可长期使用。

方案二、三由于用于不同区域设备组网及数据采集，需要云通道功能保持长期开启运行，并随着组网设备点位的增加需要启用更多的云通道数量来满足应用，四信云可提供云通道扩展数量的增值服务。

产品选型

应用案例

苏州某公司供水项目

四信网关采集下端PLC等终端数据，组态平台通过云通道采集网关的数据。

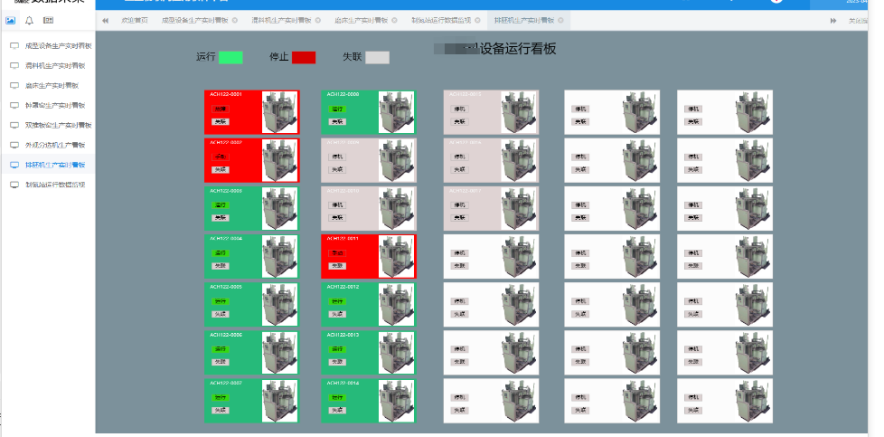

浙江金华某智慧工厂数控机床监测项目

通过5G路由器+四信云通道功能组网，工厂数采软件获取机床设备的运行状态数据。

湖南某水厂加压泵站远程监控项目

运用四信云通道组网服务器软件采集网关下接PLC等终端设备的数据，实现对不同终端设备的数据采集及运行状态的监控。

案例四；四川某卷烟厂项目

运用四信云通道组网访问不同区域的终端设备，实现对不同区域终端设备的数据互通及设备运行状态的监控。

了解更多详情，请查询厦门四信官网或联系四信工程师
