IEC 104
2023-11-07 18:18:33
一、测试环境：
1、网关F3X26Q用专网卡上网，专网IP为10.250.60.104；
2、电脑和专网卡在同一个局域网，可以访问到专网卡的IP；
网关F3X26Q的串口接MODBUS从站；
测试软件：KW-2200-now配电网自动化模拟测试系统
PMA通信协议分析及仿真软件
二、MODBUS RTU采集配置
1、应用——设备信息表，配置对应的MODBUS从站串口参数；
分别定义几个功能码03和01的寄存器地址采集
三、104规约格式上报配置
1、配置完后点击——点表配置；
2、勾选刚刚MODBUSRTU采集的对应串口，点击快速添加，会自动加载出点表配置页面；
3、我们手动在下发配置中，添加下需要遥控和遥调的数据ID和104下发地址；
四、104模拟软件配置
1、相关连接参数配置：
2、点击启动，即可看到对应的遥测和遥信的值；
遥测：
遥信:

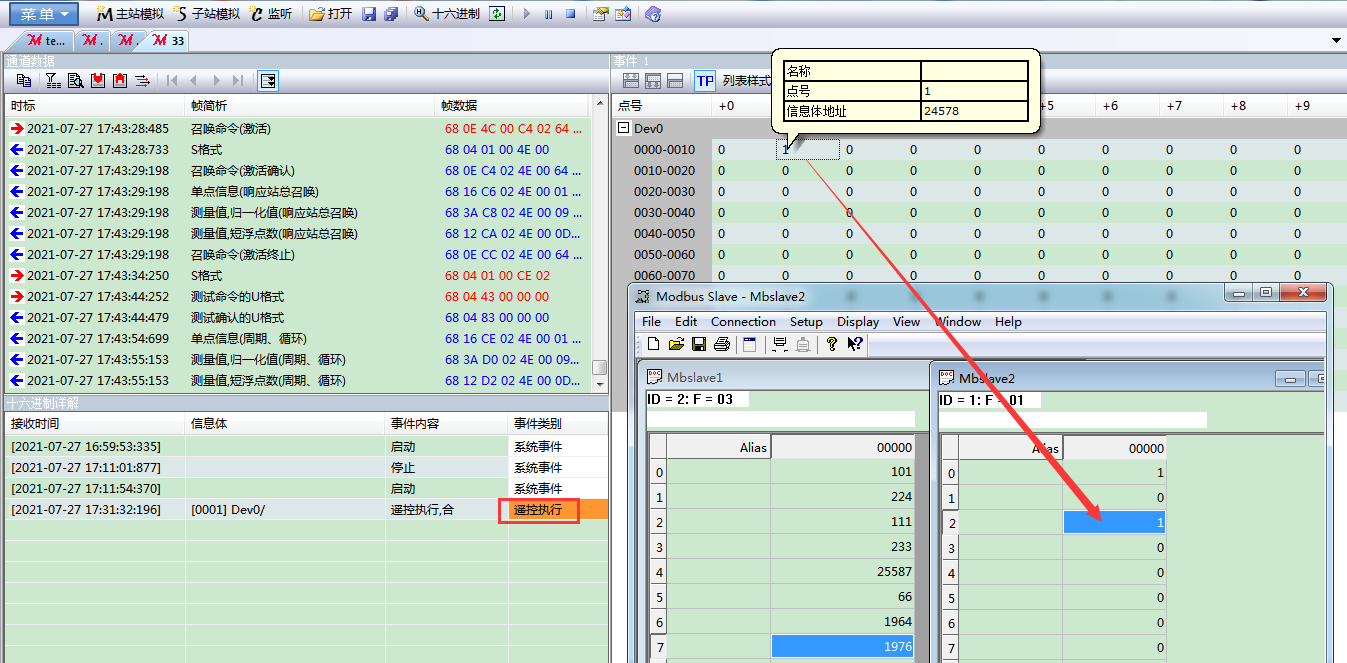

遥控，选择对应的下发配置地址，双击进行遥控操作

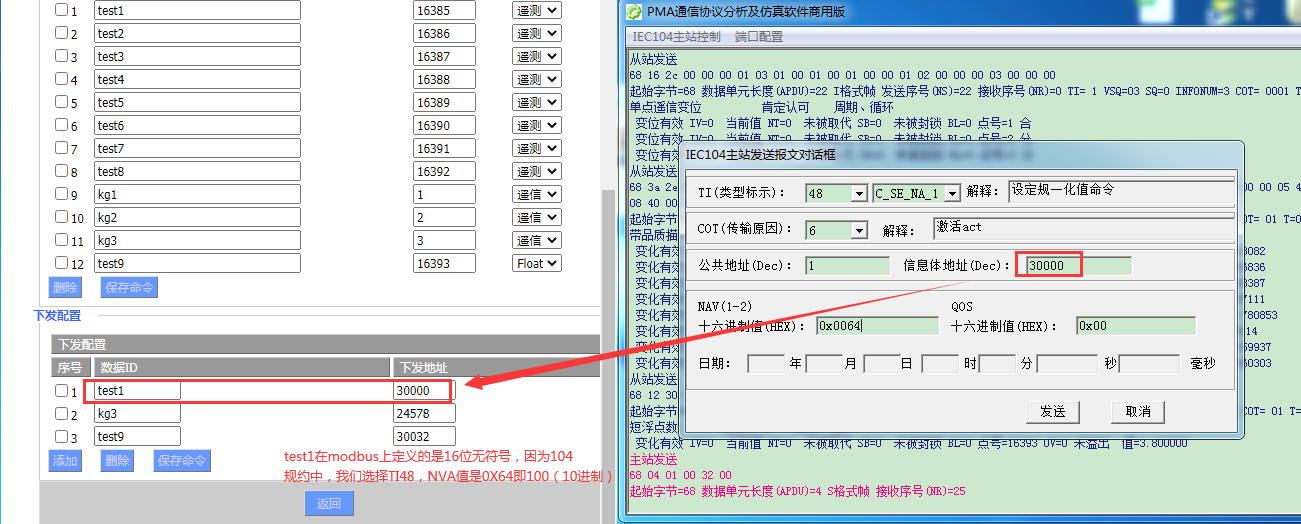

遥调：PWA软件-文件-选择104规约，配置从站地址为网关SIM卡IP，公共地址为1，确定；端口配置-连接；
IEC104主站控制—更多报文发送
设置遥调（16位无符号）:
设置遥调（浮点型）：
