【VXLAN组网】

2023-11-27 16:33:17

【场景描述】

用户现场网络设备，因不方便布线供网，同时又需要组建局域网，实现二层数据业务通信时，采用4G/5GVPDN专网卡+路由器内置的二层VPN功能，组建VXLAN隧道，实现现点对点或者点对多点通信。

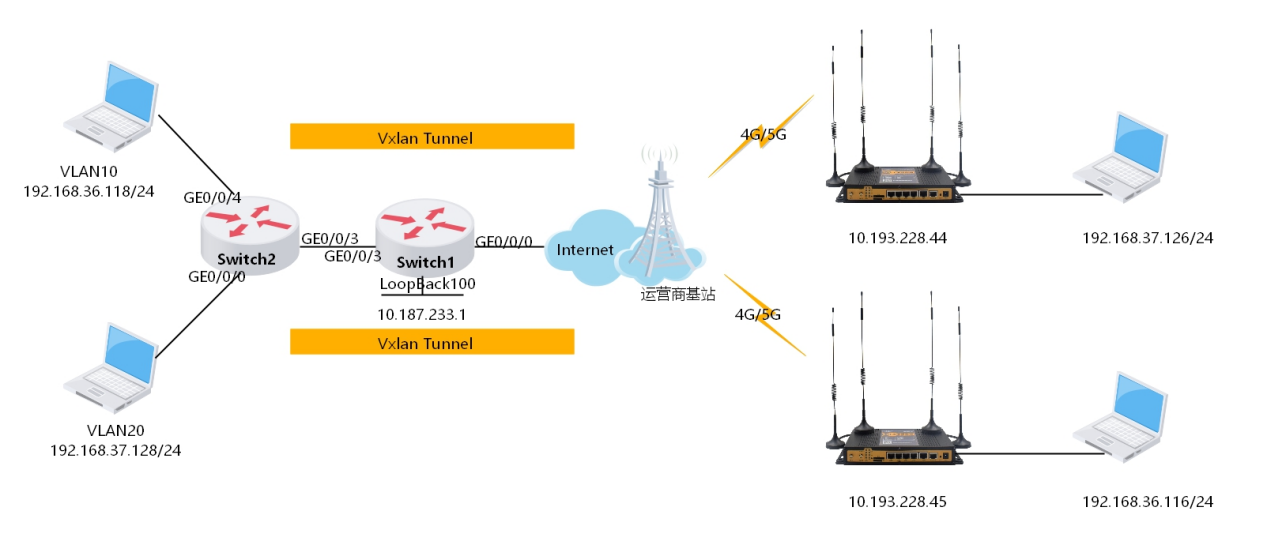

【组网拓扑】

【配置举例】

华为设备做为NVE配置。

interface Nve1

source 10.187.233.1

vni 5000 head-end peer-list 10.193.228.44

vni 5001 head-end peer-list 10.193.228.45

bridge-domain 10

vxlan vni 5000

bridge-domain 20

vxlan vni 5001

interface GigabitEthernet0/0/3.1 mode l2

encapsulation dot1q vid 10

bridge-domain 10

interface GigabitEthernet0/0/3.2 mode l2

encapsulation dot1q vid 20

bridge-domain 20

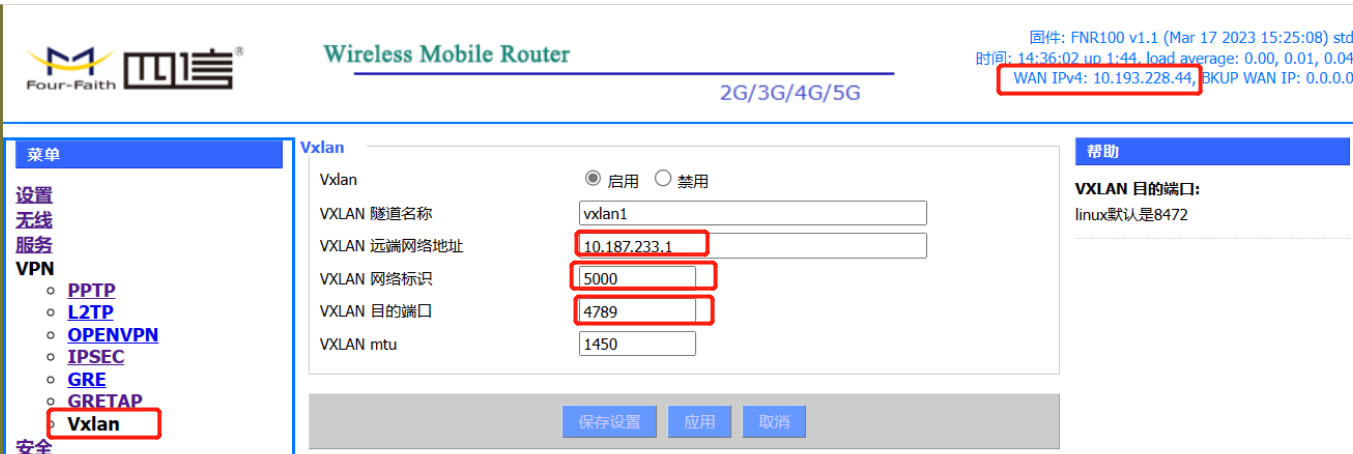

四信路由器VXLAN配置。

验证结果：
PC:192.168.36.116与PC:192.168.36.118可以互通。
PC:192.168.37.126与PC:192.168.37.128可以互通。

附件下载

名称
日期
下载

· VXLAN组网

2024-02-27
