2023-11-25 15:51:31
汇川
制造商选择Modbus，根据对应的modbus对应地址来配置采集；
1 H1U_H2U系列
作为MODBUS从站时，支持线圈和寄存器的地址定义：
注：H2U系列的寄存器只能读D寄存器120个地址，其他寄存器地址需转换成D寄存器才能采集。
2 H3U系列
作为MODBUS从站时，支持线圈和寄存器的地址定义：
3 H5U系列
作为MODBUS从站时，支持线圈和寄存器的地址定义：
4 配置说明
如采集H2u-XP带ETH口汇川PLC设备数据
1、选择制造商Modbus—ModbusTCP
①ID为PLC地址最后1位；
②IP地址为PLC的LAN IP；
③端口默认为502

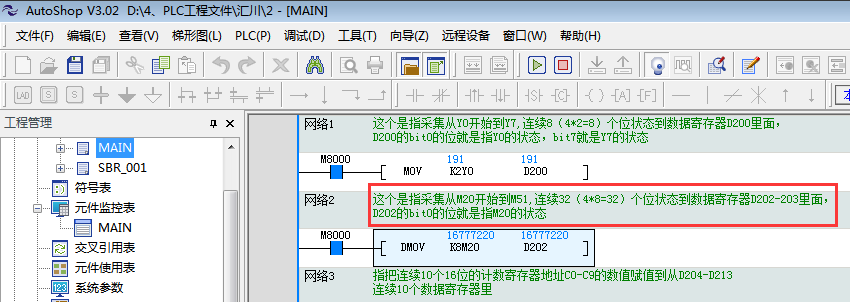

2、由于H2U系列只支持120个D寄存器，如下工程，把M20-M51值赋值到D202-D203中，
所以采集M20-M51寄存器地址，即采集位地址D202.0-D202.f、D203.0-D203.f
- 配置如下
①ModbusTCP设备地址和PLC的LAN IP对应
②>9时，用a-f表示
