视频服务器NVR使用说明

一、视频服务器NVR使用说明

1、NVR接线说明

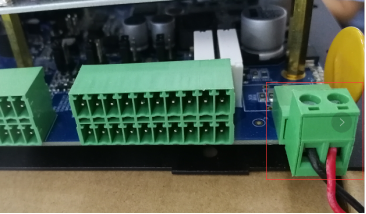

（1）NVR100/NVR110采用直流供电9-60V

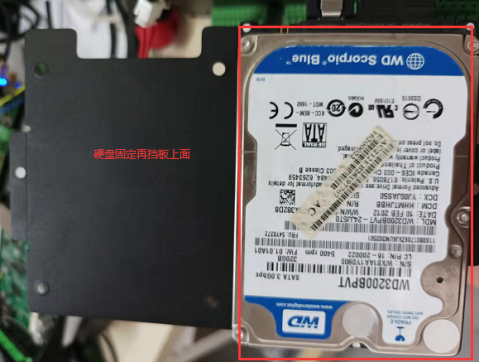

（2）NVR100硬盘接线说明

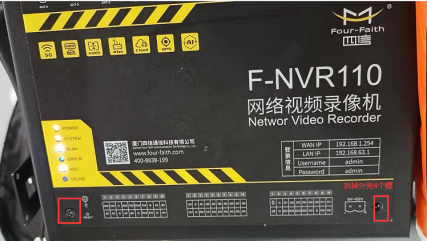

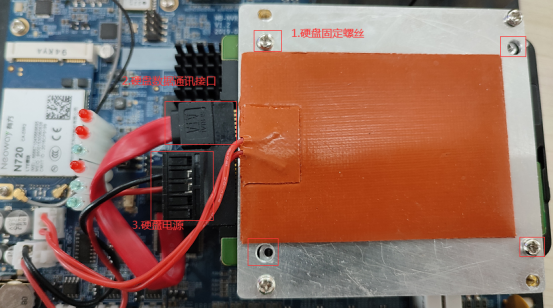

（3）NVR110硬盘接线说明：

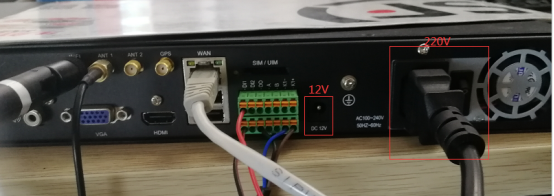

（4）NVR200标准是220V供电，支持12V直流供电（稳定直流电源）

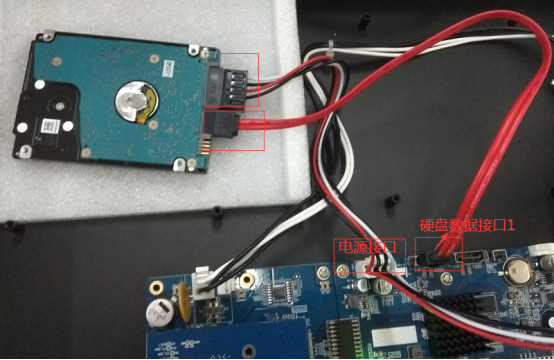

（5）NVR200硬盘接线说明

2、登录NVR200设备

一般摄像头默认出厂地址是192.168.63.1，配置时候和电脑设置一个同网段地址比如192.168.63.200，IE（建议IE11以上）或者360浏览器（极速模式）登录网页配置，出厂初始用户名admin，密码admin。

注意：IE查看视频需要先安装插件（安装插件需要关闭浏览器和杀毒软件）：

3、NVR添加摄像头

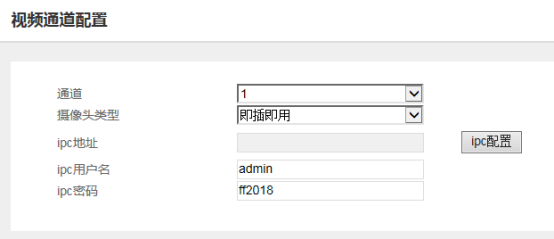

视频通道配置：

即插即用：使用四信IPC摄像头选择即插即用，不用配置摄像头，插上去即可查看视频。

选择实际通道，假设摄像头接在LAN1下就选择通道1。

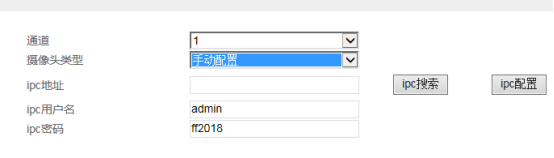

手动配置：选项针对采用国标协议的非四信摄像头设备，手动配置摄像头地址等参数（用户名和密码必须选择支持onvif协议的用户名）。

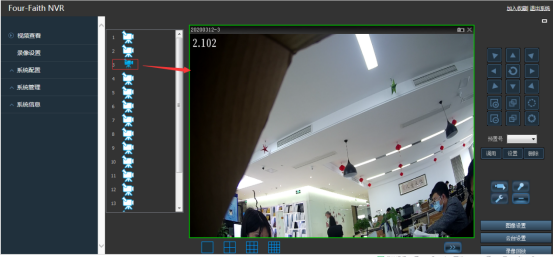

4、登录页面：视频查看

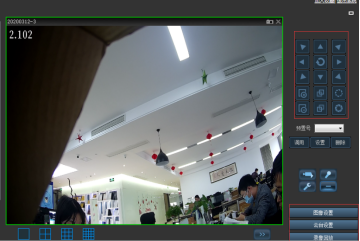

（1）选择挂载的摄像头通道（这里摄像头接到lan3所以选择通道3），可以查看本地实时视频。

• 右侧可以设置图片参数、查询录像回放、云台方向变焦等参数设置（没有云台无需设置）。

5、录像回放和抓拍

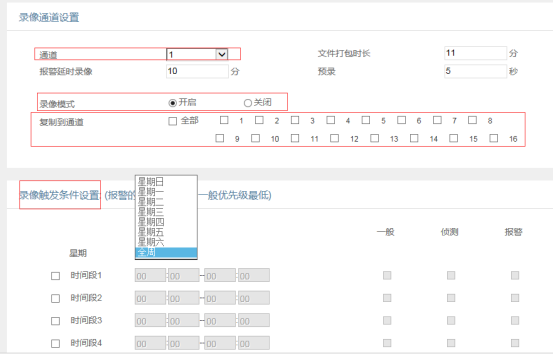

• 录像功能设置

录像设置---录像通道：设置每个通道录像的参数，报警延时、预录等

录像模式：开启或者关闭

复制到通道：可以将1个通道参数同时复制到所以通道

录像触发条件设置：选择时间节点和时段

窗体顶端

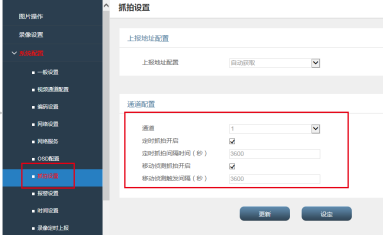

（2）抓拍设置

①抓拍设置---通道配置：设置开启抓拍、抓拍时间、移动侦测抓拍开启和时间

6、系统配置

系统配置包括：一般配置、视频通道配置、编码设置、网络设置、网络服务、OSD配置、抓拍设置、报警设置、时间设置、录像定时上报等参数。

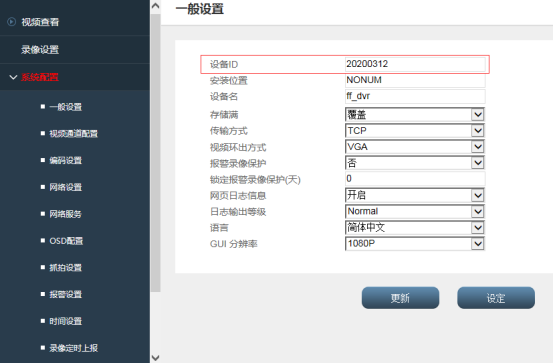

（1）一般配置：设置设备连接平台ID（ID必须是先在平台生成的）、传输方式、视频环出方式等。

（2）网络设置：配置NVR设备连接网络方式，支持有线、wifi、4G方式。

①无线联网参数

浏览器网页登录摄像头默认192.168.63.1 ，用户名/密码admin  admin；

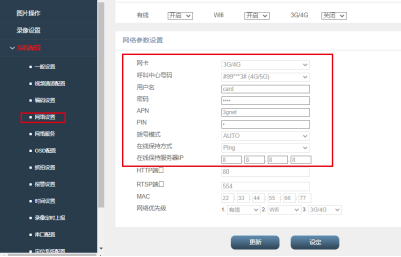

网络设置---网卡--3G/4G，设置相应的呼叫中心、用户名、密码、APN、在线保持等参数。

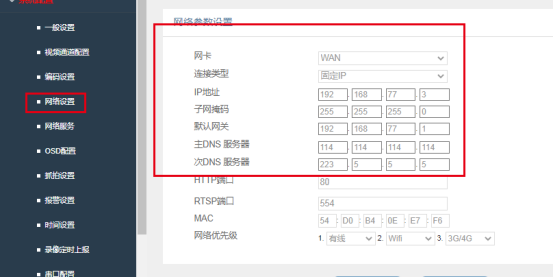

②有线联网参数

  网络设置---网卡---WAN，设置IP地址、掩码、网关等参数。

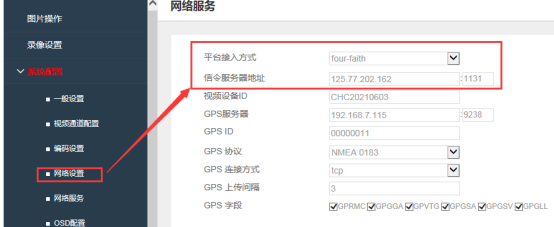

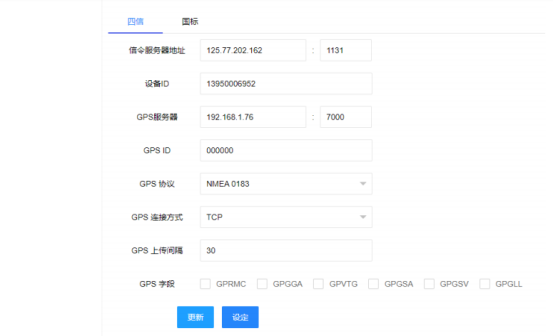

（3）网络服务器：设置设备连接平台信令服务器地址和视频设备ID、GPS参数

（4）NVR连接视频平台介绍

浏览器登录四信视频平台（账号和地址需要找我司商务申请）

①创建设备

终端管理---设备列表---新增设备：配置设备编码、设备名称、部门、通道数、设备类型、协议类型（四信），生成设备编码，需要配置到NVR云平台配置上面。

②四信私有协议连接平台参数设置

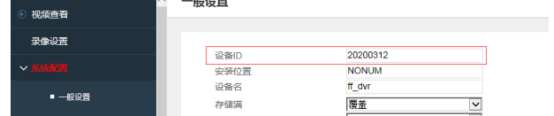

设置ID：一般配置设置ID（该ID平台创建编码）

设置连接平台参数

网络服务---平台接入方式：选择四信

信令服务器地址：配置服务器地址和端口或者设置设备ID（平台创建编码）

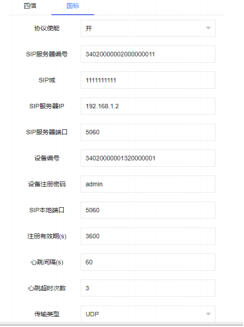

③NVR国标协议平台参数设置

网络服务---国标协议

协议使能：使能 GB28181 平台接入

SIP 服务器编号：由服务器平台统一管理分发

SIP 域：服务器平台的域名

SIP 服务器 IP：服务器平台的 IP 地址

SIP 服务器端口：服务器平台的端口

设备编号：由服务器平台统一管理分发

设备注册密码：由服务器平台统一管理分发

SIP 本地端口：终端技术 SIP 信令的端口，默认为 5060

注册有效期（s）：终端发起 SIP 注册的有效期，到期后要重新注册

心跳间隔（s）：终端保持和服务器联系的心跳包发送间隔

传输类型：SIP 通信传输协议（优先支持 UDP，后续更新 TCP）

通道总数：根据实际配置。

通道编码：根据国标规则配置。

通道码流：主码流、子码流，根据实际需要配置。

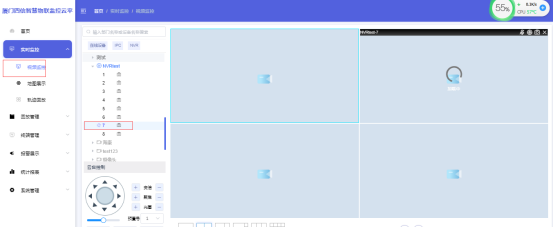

④NVR上线后，视频平台查看视频

点击目录实时监控---设备对应分组--点击播放

（5）NVR设置摄像头视频参数

①系统配置---编码设置

可以自定义设置摄像头视频参数

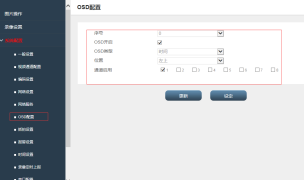

②系统配置---OSD配置

可以自定义设置不同适配通道的OSD参数

（6）NVR串口配置

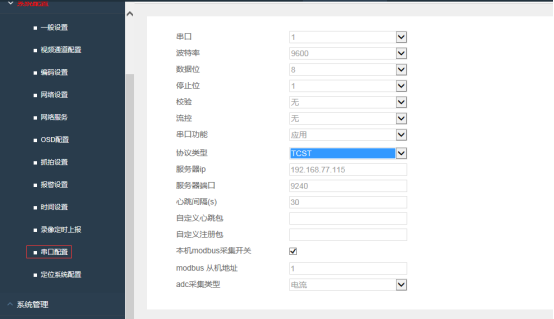

①系统配置---串口配置

NVR支持串口功能，支持TCP/UDP等功能

②选择对应协议、服务器地址、端口、、注册包波特率等参数。

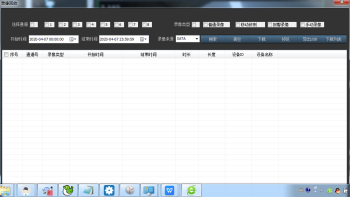

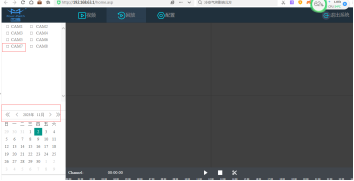

7、NVR录像播放

选择目录回放：点击查询时间----点击查询，可以选择时间节点和具体摄像头通道继续播放录像。

8、系统管理

系统管理包括：硬盘管理、用户管理、自动维护、参数导入导出、恢复默认、系统升级、重启、命令调试。

（1）硬盘管理：主要管理目前硬盘使用状态，第一次使用硬盘应该要格式化硬盘，给抓拍照片分配空间。

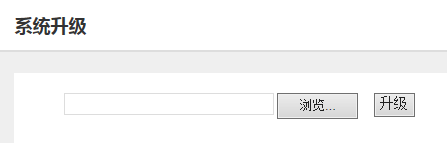

（2）系统升级：可以升级设备固件
