永宏PLC
2023-11-25 15:54:18
永宏
1 串口
文档讲解为永宏通信协议示例：
一、接线说明
1、四信网关和永宏FBS系列的PLC，通过串口连接，PLC的串口与网关串口相连；
注：RS232/RS485则按照对应线序相连，编程口则经过永宏编程线转232与网关相连；
2、电脑的网口通过网线接到网关的 LAN 口，电脑本地连接设置为自动获得IP地址；
3、双击电脑本地连接，详细信息，IPV4 默认网关即为四信网关的 LAN IP，默认G100的
LAN IP是192.168.4.1，其他型号的网关LAN IP是192.168.1.1。
二、PLC的设置

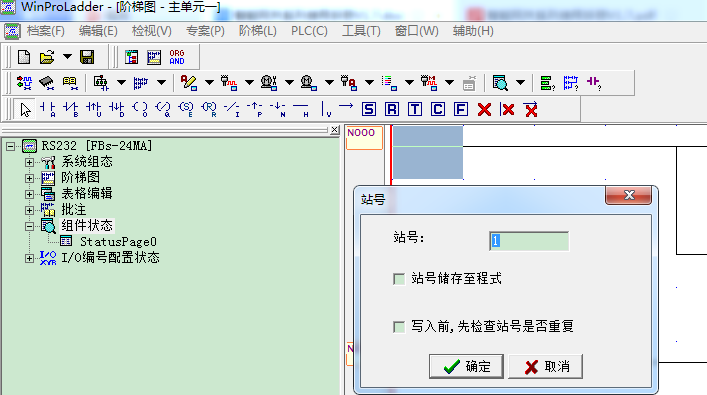

1、打开永宏编程软件，PLC—设定—站号，可查看PLC站号地址；
2、PLC—设定—Port通讯参数，配置与网关通讯的串口参数为9600 7偶1；
三、网关的设置
1、浏览器输入四信网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，选择对应连接PLC的串口—开启，选择永宏串口驱动，配置串口参数，保存设置；
2、以如下点表配置为例，讲解如何配置点表；
3、PLC 站号和 实际PLC站号保持一致，PLC站号为1，数据类型、地址类型、地址和实际点表保持一致，数据 ID 可自定义，配置后点击保存命令；点击保存设置——应用。
四、状态查询
点击状态—智能网关应用状态—数据采集状态，可以查看采集 PLC 数据状态。
2 网口
一、接线说明
1、四信网关和永宏FBS系列的 PLC，通过网线连接，PLC和网关LAN口需在同一个网段；
2、电脑的网口通过网线接到网关的 LAN 口，电脑本地连接设置为自动获得 IP 地址；
3、双击电脑本地连接，详细信息，IPV4 默认网关即为四信网关的 LAN IP，默认 G100 的
LAN IP 是 192.168.4.1，其他型号的网关 LAN IP 是 192.168.1.1。
二、PLC的设置
注：PLC无需特殊配置，默认端口为500，如下图FBS的PLC的IP地址为192.168.1.3，
端口为500.
三、网关的设置
1、浏览器输入四信网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，ETH1—开启，保存设置，选择FATEK-TCP驱动，保存设置；
2、TCP 设备管理中，添加设备，IP 地址为 PLC IP，端口号为 500，PLC ID为自定义，可直接设置为IP地址末位，PLC ID用于与PLC 站号做绑定；
3、以下列采集点为例，讲解配置方法；
4、点击添加，新增采集点，PLC 站号和 PLC ID 保持一致，数据类型、地址类型、地址和实际点表保持一致，数据 ID 可自定义，配置后点击保存命令；点击保存设置——应用；
四、状态查询
点击状态—智能网关应用状态—数据采集状态，可以查看采集 PLC 数据状态。
