一、 网关使用说明

1.1 进配置页面

用网线将F-G100的网口和电脑的网口相连，电脑本地连接属性设置为自动获取或手动设置IP地址方式，F-G100默认的IP地址是192.168.4.1/192.168.1.1，所以电脑手动设置IP时，配置成和F-G100同一个网段即可。

通过浏览器192.168.4.1/192.168.1.1（默认）进入配置页面

1.2 网关上网配置

1.2.1 4G/5G方式上网

4G/5G上网方式，按照默认DHCP-4G/5G即可，右上角有WAN IP地址或online灯常亮，即为网关正常上网状态；

4G上网方式状态显示

1.2.2有线方式上网

若通过有线方式上网，将网线接在F-G100的WAN口，设置静态IP地址方式、自动DHCP方式或PPPOE方式上网。

WAN IP：取决于上级路由器，因为网段和IP地址由上级路由器分配，另外，F-G100的本地LAN IP不要和上级路由冲突。

1.2.3 WIFI方式上网

若网关需通过WIFI方式上，需按照如下方式配置

先通过PC机去连接访问点AP，确定无线AP的相关信息，如账号、密码，无线安全等；

设置无线SSID，无线安全，参数都与主AP相匹配

设置--基本设置为自动DHCP

1.3 网关应用配置

1.3.1 网关测试时简易使用说明

1.3.2 数据服务器

服务器中心数据最多支持5个，5个中心可单独配置，支持不同的接口绑定不同的中心；

服务器地址

网关要连接的服务器地址，可支持IP地址或域名方式。

端口

网关连接的端口号

1.3.3 传输协议配置

1.3.3.1 透传（PROT/Custom/DCTCP）

网关透传的概念，就是网关的串口只支持数据透传，即串口收到的数据直接上报到服务器，服务器给网关的数据直接透传到网关的串口，其实就是个多路串口的DTU。

透传模式下支持以下几个工作模式：PROT、Custom、DCTCP，都是TCP方式传输，唯一区别是注册包格式不同。

自定义

自定义工作模式为可自定义注册包和心跳包的TCP传输方式，针对F-G100的透传模式和采集模式下的MODBUS_RTU协议。

DCTCP

DCTCP工作模式为特殊注册包和心跳包格式的TCP传输方式，主要是针对F-G100的透传模式。

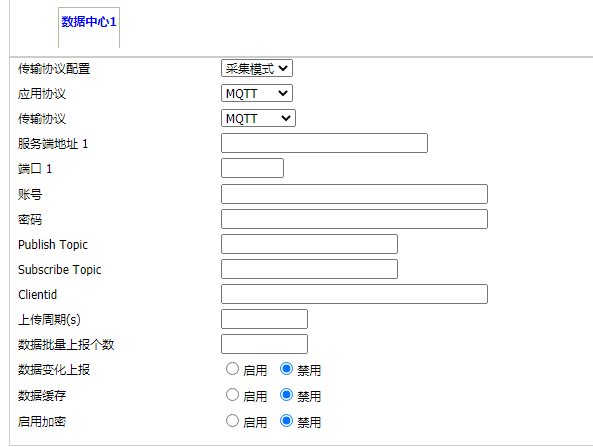

1.3.3.2 MQTT

网关对下采集模式，对上走MQTT协议方式，MQTT上报方式为四信定义上报格式，

MQTT账号

MQTT平台的账号；

密码

MQTT平台的密码；

Publish Topic

网关采集数据后，上报到MQTT平台的发布主题，用来给其他MQTT客户端订阅；

Subscribe Topic

网关订阅主题，MQTT平台或其他MQTT客户端下发控制指令时，以此主题下发；

Clientid

每个MQTT客户端的身份标识，可自定义，可为设备SN号（此SN号唯一）；

上传周期（s）

网关采集数据后，定时多长时间上报1次数据到MQTT平台；

数据批量上报个数

网关采集数据时，一次批量上报多少个点位数据；

数据变化上报

启用：当启用时，勾选数据变化的对应点位数据变化时，会单点上报数据，与定时上报互不干扰；

禁用：当禁用时，数据变化上报不生效；

数据缓存

启用：启用时，设备带断点续传功能，当网络出现异常时，会将数据缓存到TF卡或内存中，等待网络恢复后，再将数据上报；

禁用：禁用时，无数据缓存功能；

Mode：数据缓存方式，None和TF卡（带TF卡设备）

None：即将数据缓存部分数据存在内存中；

TF_card:即将数据缓存部分数据存在TF卡中，每小时命名一个文件夹；

启用加密

网关目前支持3种加密方式，匿名连接、服务端验证、单向验证；

1.3.3.3 FF_MQTT

账号

MQTT平台的账号；

密码

MQTT平台的密码；

SN/Clientid

默认为SN，可选ClientId自定义，每个MQTT客户端的身份标识；

上传周期（s）

网关采集数据后，定时多长时间上报1次数据到MQTT平台；

数据批量上报个数

网关采集数据时，一次批量上报多少个点位数据；

数据变化上报

启用：当启用时，勾选数据变化的对应点位数据变化时，会单点上报数据，与定时上报互不干扰；

禁用：当禁用时，数据变化上报不生效；

数据缓存

启用：启用时，设备带断点续传功能，当网络出现异常时，会将数据缓存到TF卡或内存中，等待网络恢复后，再将数据上报；

禁用：禁用时，无数据缓存功能；

Mode：数据缓存方式，None和TF卡（带TF卡设备）

None：即将数据缓存部分数据存在内存中；

TF_card:即将数据缓存部分数据存在TF卡中，每小时命名一个文件夹；

启用加密

网关目前支持3种加密方式，匿名连接、服务端验证、单向验证；

1.3.3.4 MTCP/MRTU

MTCP/MRTU为MODBUS_TCP转MODBUS_RTU协议，即F-G100的串口透传模式下

MODBUS_RTU协议转换成MODBUS_TCP协议，支持服务器端和客户端2种方式。

1.3.4 接口选择和模式选择

网关设备接口有串口和网口方式，不同系列的网关有不同的串口数，其中网口数量可通过以太网扩展。

串口

选择串口通讯方式，网关和终端设备通过RS232或RS485接口连接。

通信中心绑定

当前接口采集的数据上报时可以绑定到某个中心或所有中心；

波特率、数据位、停止位、校验位

不同厂家终端设备，有默认不同的串口参数，可参考：五、网关与各品牌PLC通信说明；

流控

网关支持配置硬、软流控配置；

应用协议

透传模式：即网关不主动采集终端协议，只支持透传数据到平台；

采集模式：即网关主动采集终端协议，并打包成对应传输协议上报数据到平台；

制造商

网关F-G100支持的制造商列表，可参考：六、网关支持的设备列表

设备类型

选择制造商时，会有对应制造商的设备类型，根据实际设备来选择对应设备类型；

网口

选择网口通信方式，即将终端设备接入网关F-G100的网口，IP地址设置为和F-G100同一个网段；

绑定中心

当前网口的数据可绑定上报到某个中心或所有中心；

应用协议

透传模式：目前以太网无透传方式；

采集模式：即网关主动采集终端协议，并打包成对应传输协议上报数据到平台；

制造商

网关F-G100支持的制造商列表，可参考：网关支持的设备列表

设备类型

选择制造商时，会有对应制造商的设备类型，根据实际设备来选择对应设备类型；

TCP设备管理

PLC ID

网关的1个以太网口接多台LAN口设备时，可用来做不同终端设备区分，与PLC 站号做绑定，所以同一台设备时，PLC ID与PLC站号需一致；

IP地址

网关采集的终端设备的IP地址；

端口号

网关F-G100采集的终端设备的端口号，每个PLC厂家都有默认的端口号，可参考：

保存数据：配置完TCP设备管理，需先点击保存数据，进行参数设置保存；

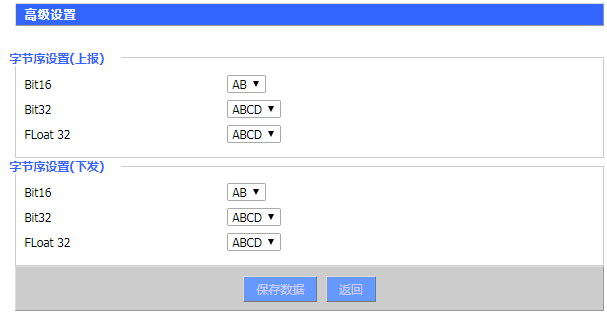

高级设置

高级设置，用来给网关F-G100和终端设备采集的数据进行高低位调整，默认情况下，无需

调整此参数，网关默认与各厂家PLC高低位相匹配。

PLC配置

网关F-G100的PLC配置页面（除电力规约101/104、电表DL645等）如下，其中

PLC站号

网关接串口PLC或仪表时，需设置为实际的PLC站号或MODBUS_RTU从设备地址

网关接网口PLC时，可自定义，同一个网关下PLC站号不冲突即可；

数据类型、地址类型、地址、读写

网关F-G100对接不同厂家的PLC设备时，

个数

网关F-G100采集PLC设备时，个数为1，因为PLC定义的点表都是单个地址；

网关F-G100采集MDOBUS协议的仪表时，可能会批量采集，部分仪表需网关发批量采

集指令，才会做应答；

数据ID

每个点位数据ID唯一，作为MQTT协议中，平台区分不同的点表数据；

批量新增

批量新增采集点个数

新增采集点个数：新增多少个采集点

PLC站号：PLC站号

增量：每添加1个时，PLC站号增量多少

数据类型：点表数据类型

地址类型：点表地址类型

起始地址：寄存器起始地址，由此地址增量添加

增量：每添加1个时，寄存器地址增量多少

读写：选读/写/读写

个数：每个点表采集个数为多少

数据ID：点表数据ID

增量：每添加1个时，数据ID增量为多少

1.3.5 IO口

注：GND与电源的GND是共地的；

支持IO口的智能网关系列，有2种工作模式，应用协议支持透传和采集模式两种；

1.3.5.1 IO口接线说明

1、DO接线

如上图，DO光耦输出内部实际是个三极管，与设备内部共地，MCU控制DO的输出，当MCU控制DO高电平（管脚导通时）此时光耦电阻等于0通GND；

当MCU控制DO低电平时，此时光耦电阻无穷大，电路断开；

当外接设备，如外接个灯泡时：

若此时VCC由G100的12V供电时，接线方式如上图，本身形成一个回路；

若此时VCC由外部电源供电，则将DO的GND与外部电源VCC的GND接通即可形成回路；

1. Relay接线

Realy继电器简单理解就是个开关，当闭合时驱动回路，最大驱动电流是1A；

当由G100的12V供电时，则Realy的-接电源的GND即可；

当由外部电源供电时，则Relay的-需接通外部电源的GND形成回路；

注：RS232处的5V电源和12V的电源是独立的，两个GND不供电，若由5V来供电，记得RS232的GND要与电源12V的GND共地才能形成回路。

1.3.5.2 透传

当选择透传模式时，此时IO口查询和控制是通过MODBUS协议，对上的传输协议需选

择透传模式；

IO口选择透传模式时，数据服务器也需要选择透传模式，支持以下传输协议：PROT、Custom、DCTCP；

IO查询和控制支持标准Modbus RTU协议，测试方法如下。

1、 IO特性和地址说明

DI0: 0x20000, DI1: 0x20001

DO: 0x50000, Relay: 0x50001

2、串口应用设置

1. 启用IO管理和设置Modbus地址（1-255）

1. 选择协议

以上3种传输协议，都支持IO口的MODBUS RTU协议；

根据实际应用要求选择协议。 如

PROT: 带有四信协议的注册包、心跳包。

Custom: 可以自定义注册包、心跳包。

3、Modbus RTU协议查询命令和返回值说明

1. 数字量输入

查询指令

即读取DI0: 01 02 00 00 00 01 B9 CA

读取DI1: 01 02 00 01 00 01 E8 0A

返回值

如下例

1. 数字量输出

控制指令

收到返回指令跟控制指令一样。

即 DO: 01 05 00 00 FF 00 8C 3A 设置高电平（管脚导通），01 05 00 00 00 00 CD CA设置低电平；

Relay: 01 05 00 01 FF 00 DD FA 设置高电平（管脚断开）， “01 05 00 01 00 00 9C 0A” 设置低电平（管脚导通）。

如下例

备注

1. MODBUS 地址正确情况下
2. 若检验码不正确，既不会透传到串口，也没有回复。
3. 若功能码不正确，如04，03，会透传到串口

MODBUS地址不正确情况下，会透传到串口。即串口和IO MODBUS协议可以同时用。

1. 测试用万用表测量电压的方式不具准确性。

1.3.5.3 采集模式

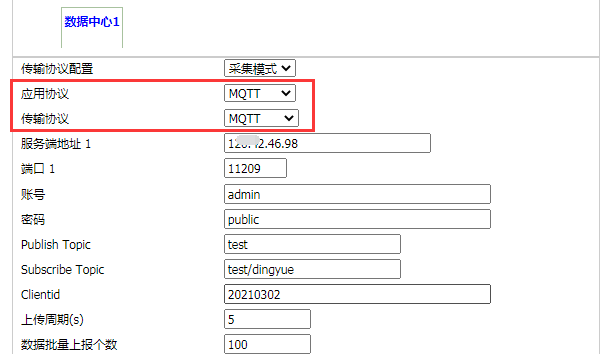

当选择采集模式时，网关主动采集IO口状态（DI0和DI1），而DO和relay则是需要通过平台下发MQTT协议来控制DO和relay的状态。

如选择MQTT—MQTT协议上报时，则会按照MQTT上报格式上报；

可参考：MQTT格式说明；

MQTT上报IO的格式为：

{"did":"FD5140313917","utime":"2021/03/0213:42:14",

"content":[{"pid":"IO","type":"1","addr":"DI0","addrv":"0","ctime":"2021/03/02 13:42:14"},{"pid":"IO","type":"1","addr":"DI1","addrv":"0","ctime":"2021/03/02 13:42:14"}]}

MQTT网关订阅IO的格式为：

{"did":"FD5140313909","utime":"2021/03/10 13:52:54","content":[{"pid":"IO","type":"1","addr":"DO","addrv":"1"},{"pid":"IO","type":"1","addr":"relay","addrv":"1"}]}

DO=1,管脚导通；

Relay=1，管脚断开，Realy=0，管脚导通；

如选择MQTT——FF_MQTT协议上报时，则根据FF_MQTT协议上报；

可参考FF_MQTT协议格式说明；

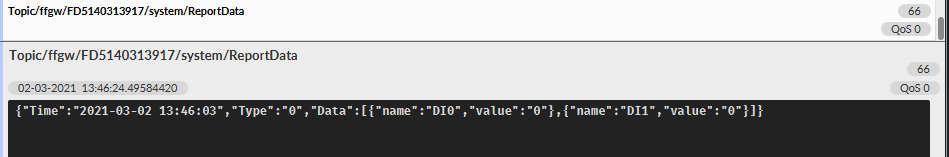

FF_MQTT上报IO口格式为：

{"Time":"2021-03-02 13:46:58","Type":"0","Data":[{"name":"DI0","value":"0"},{"name":"DI1","value":"0"}]}
