F2X16 V2测试说明

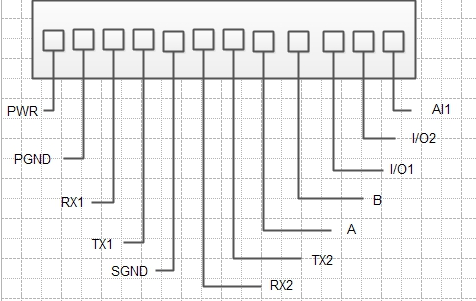

1.2x16 V2接口定义
说明：

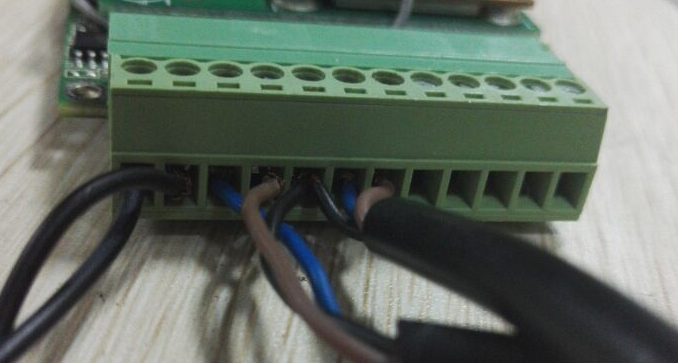

1.RX1、TX1、GND组成RS232定义为串口1；蓝线接第3孔，棕线接第4孔，黑线接第5孔
2.RX2、TX2、GND组成RS232定义为串口2；蓝线接第6孔，棕线接第7孔，黑线接第5孔
3.电源线:黑白线接第1孔，全黑线接第2孔
默认情况是串口1可以进入配置状态。
打开配置工具，默认串口1进配置，串口打开后重新上电进入配置状态。

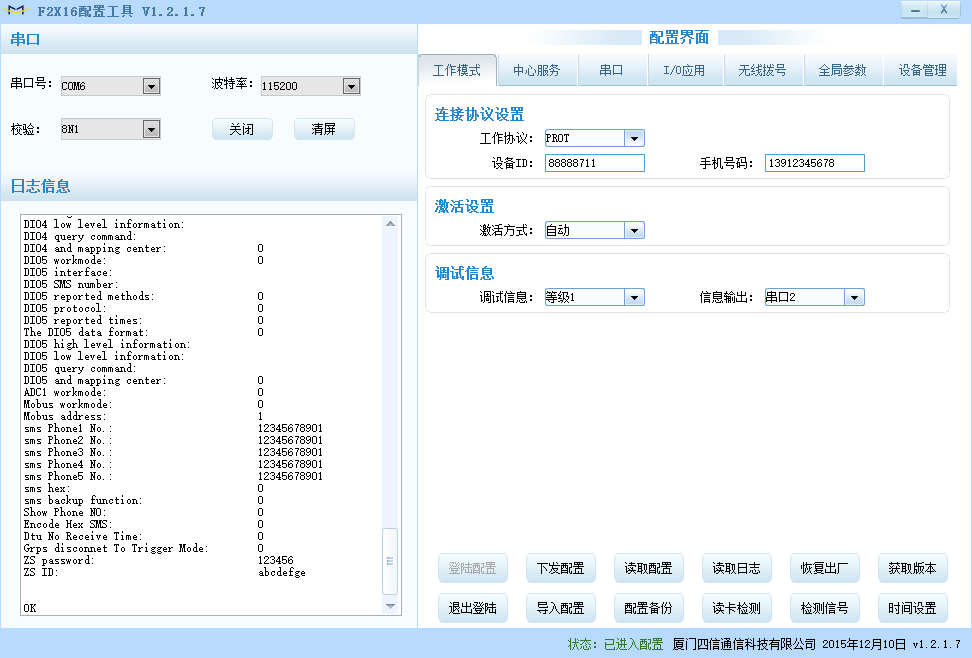

默认为PROT模式，服务端用四信的DEMO软件，如果有多台设备要设置不同的设备ID。

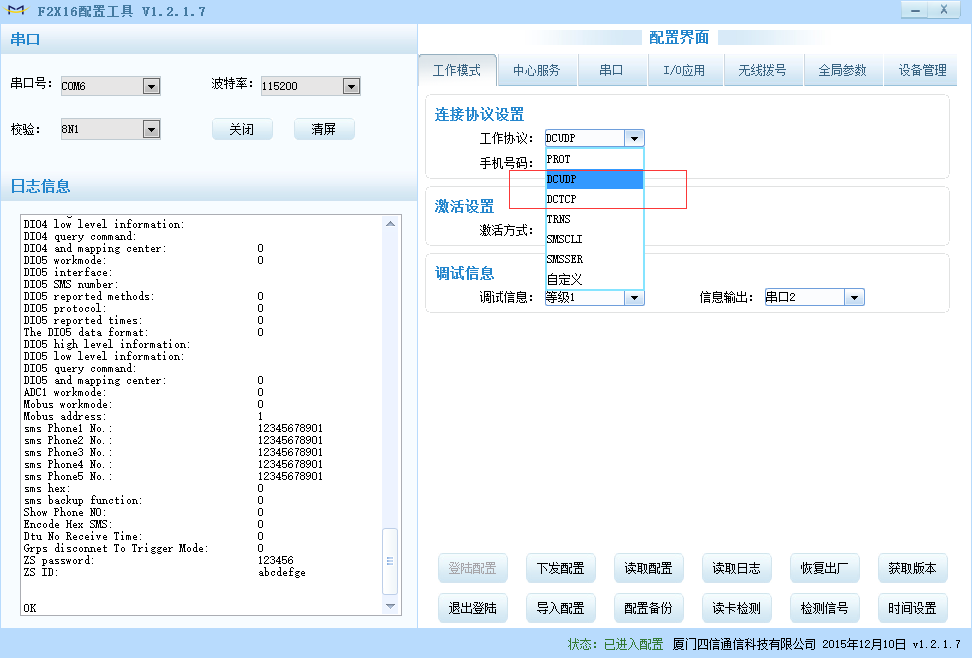

如果要使用DCTCP或者DCUDP模式，工作协议做相应的修改，服务端用相应的软件。

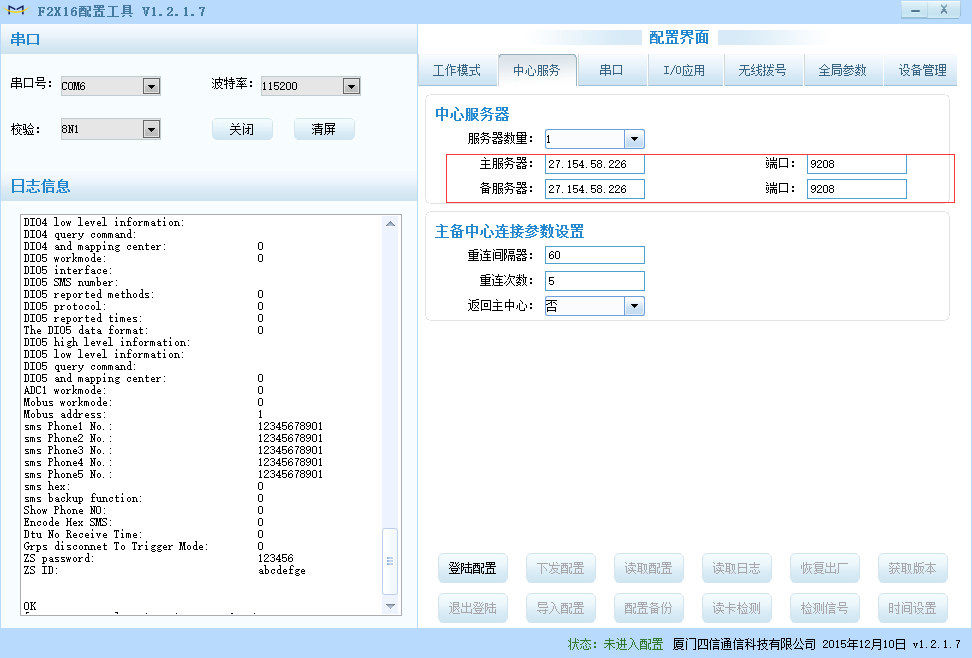

服务端的主中心和备份中心的地址和端口都设置成一样的。

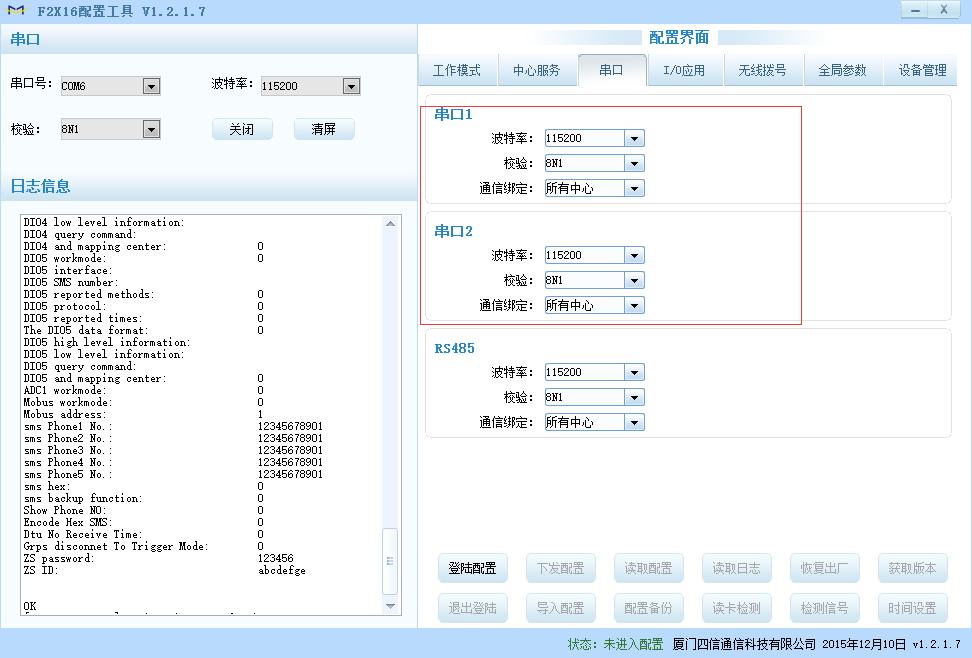

根据下位机的波特率和校验去串口参数
设置完后，点击下发配置保存，然后把设备重新上电，过一会就会连上服务端。在服务端上可以看到设备上线

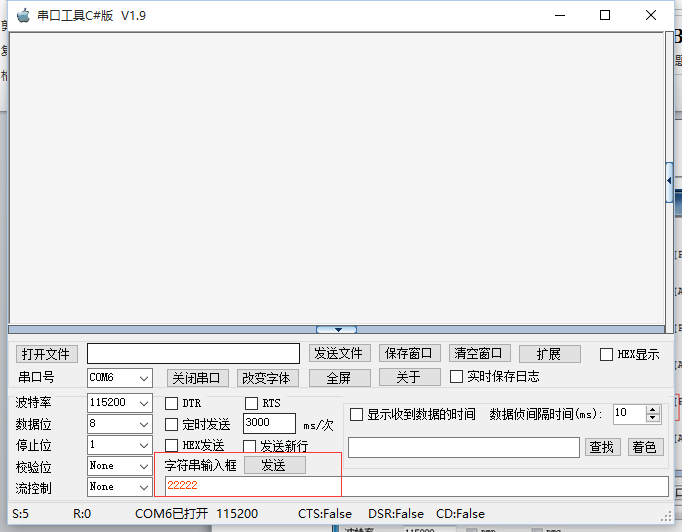

串口1发送数据22222
串口2发送数据33333

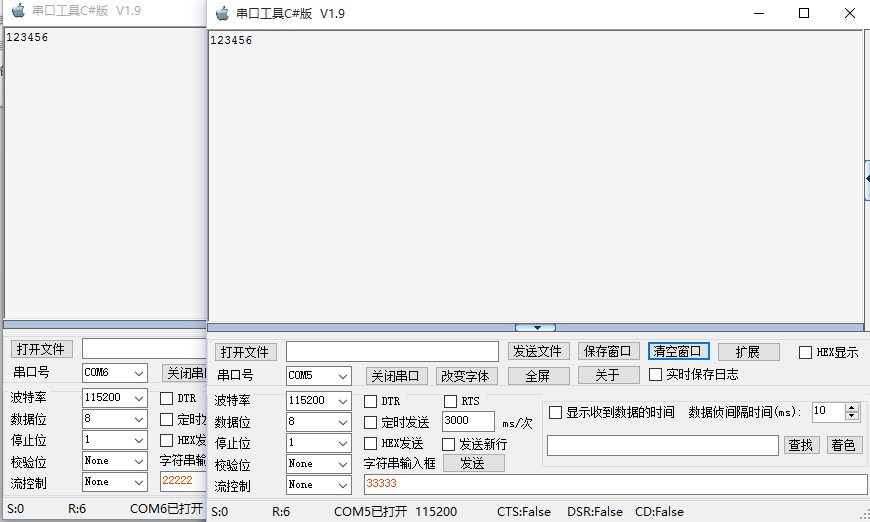

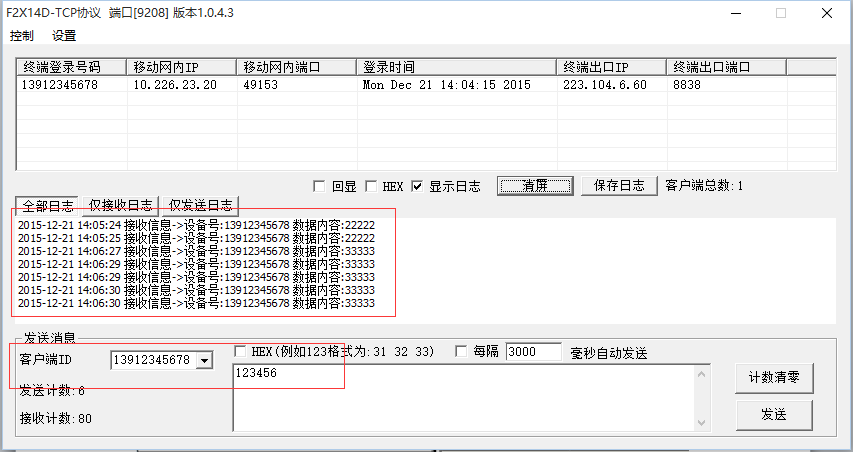

服务端接收到串口1和串口2不同的数据，服务端发送123456，串口1和串口2同时收到服务端发送的数据
