F8L10T(D) Modbus采集F8L10T(D) IO口
一、教程目的
实现F8L10T(D)终端设备A 通过Modbus采集另一个F8L10T(D)终端设备B的io5的模拟量。
二、建立透传模式
按照教程将F8L10T(D)设备A与F8L10T(D)设备B建立透明传输模式建立
三、F8L10T（D）配置过程
按照F8L10T(D)的说明书接好串口线，打开配置工具，用默认的115200 8N1打开相应串口，F8L10T(D)的配置如下所示；（写完相应参数需重启才能生效）
1.先配置工作模式为MODBUS的F8L10T(D)设备A，用默认的115200 8N1打开串口，点击加载参数

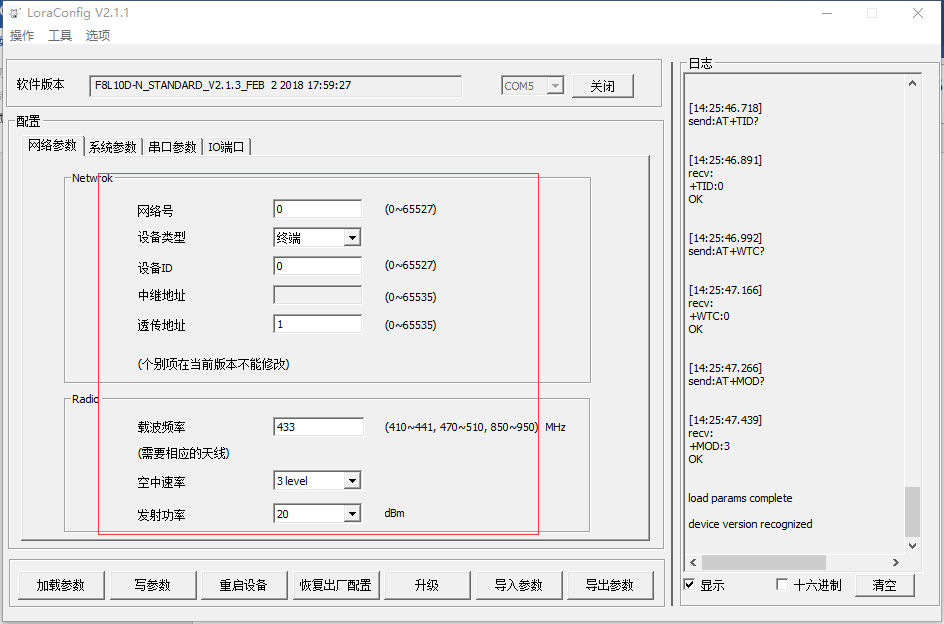

2．如下图所示，这里我将设备A的设备id配置为0.
3.切换到系统参数，将工作模式修改为Modbus.
4.点击写参数后，再点击重启设备。（需要重启设备，配置才能生效）
5.连接设备B的串口，用默认的115200 8N1打开相应串口，按上面的步骤1，2操作，如下图所示，这里我将设备B的设备ID配置为1。
.
6.这里我们将采集io5的模拟量，切换到IO端口,修改IO模式，将io5(pin D5)设置为模拟量输入，然后点击写参数，重启设备。
四、通信测试
1、将设备A和设备B连接到电脑。
2、打开SSCOM串口工具，用默认的115200 8N1打开设备A串口，勾选HEX显示，HEX发送，校验从第一字节至末尾，选择MODBUSCRC16,进行校验。
3、填写数据01 04 00 05 00 01，点击发送，返回数据01 04 02 00 00 B9 30，说明成功采集到了设备B的io5的模拟量。（其中“01”为F8L10T(D)终端的ID号十进制数“01”转换为十六进制所得，具体Modbus指令格式见《F8L10 Modbus命令手册V1.0.1.pdf》
