阿里云

一、 直连设备（物模型通信topic）

1、在阿里云物联网平台上注册账号，点击创建产品

创建产品时，除了圈中部分，产品名称和所属品类可以根据实际项目需要设置，详细参考阿里云上说明

https://help.aliyun.com/document_detail/73728.html?spm=5176.8208715.110.6.13373cda89eeNZ#task-lxd-pnl-vdb

2、产品指某一类设备，创建完产品后，需要为设备创建身份。您可以创建单个设备，也可以批量创建设备。

3、在产品列表中，单击该产品的查看按钮，设置自定义Topic类。

点击功能定义，在自定义功能部分，添加功能，此参数和网关上参数关联

4、如添加五个功能属性，分别对应标识符TESTB1 、TESTB2、TESTB3、TESTB4、M0 ，设置好相关的数据类型和数据取值范围定义（此参数和PLC工程中定义一致）

5、确保网关正常联网，配置相关参数如下

传输协议配置部分，选择阿里云，对应阿里云上的产品key和secret设备Name和secret

6、如：以采集终端设备modbusTCP为例

设置网口采集方式

定义五个采集点，分别和阿里上的功能属性相对应

7、网关连接阿里云状态

8、网关读取设备状态信息（读操作）

9、点击在线调试，可以通过阿里云平台往PLC写数据

1. 同时，可在日志服务中，查看网关和云平台的数据交互日志

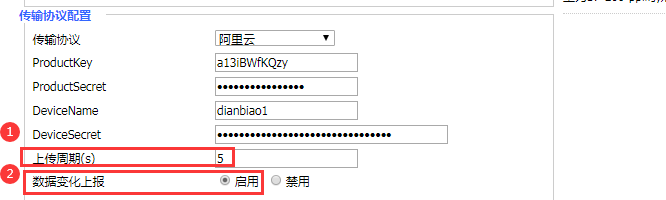

1. 可设置数据变化上报和定时上报周期

①上传周期，即采集的点表数据批量上报的时间周期；

②数据变化上报：禁用时，按照上传周期上报；

启用时，上传周期和数据变化上报同时生效，有数据变化即实现单点上报。

如下，有勾选的点才会变化上报，不勾选的变化不上报；

从日志上可查看，上报的状态和时间。

二、直连设备（自定义topic）

1、在阿里云物联网平台上注册账号，点击创建产品

创建产品时，除了圈中部分，产品名称和所属分类可以根据实际项目需要设置，详细参考阿里云上说明

https://help.aliyun.com/document_detail/73728.html?spm=5176.8208715.110.6.13373cda89eeNZ#task-lxd-pnl-vdb

2、产品指某一类设备，创建完产品后，需要为设备创建身份。您可以创建单个设备，也可以批量创建设备。

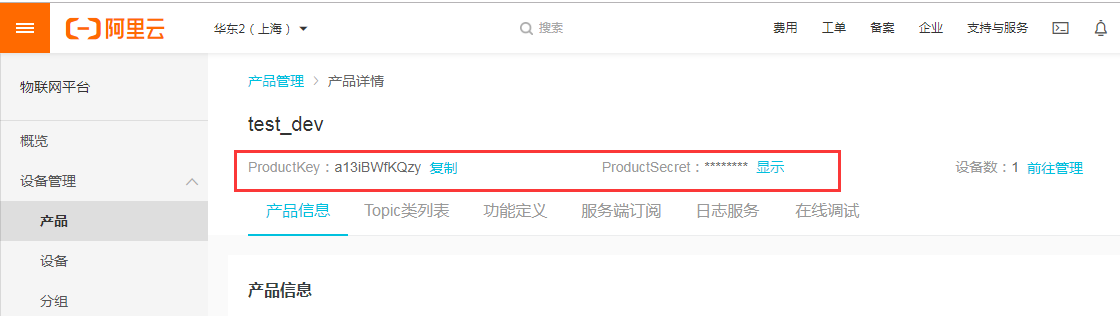

3、获取产品和设备的相关信息：ProductKey、ProductSecret、DeviceName、DeviceSecret，此信息唯一用来网关连接阿里云平台；

4、确保网关正常联网，配置相关参数如下

传输协议配置部分，选择阿里云，对应阿里云上的产品key和secret设备Name和secret

5、阿里云上查看设备在线状态

1. 定义topic

分别定义阿里云上topic和网关上topic（网关目前最多支持2个topic，属性发布和订阅）

网关部分配置：启用自定义主题类，发布和订阅主题部分只需填写Topic类名，其他参数设置后会自动回填；如发布主题类为/a1bii14tWy3/G100/user/post，只需填写psot

1. 设置网关对下采集部分；
2. 自定义TOPIC通信方式，通物模型通信不一样，不会在平台上显示，需通过日志服务，选择对应的topic查看网关上报内容，或者直接在第三方平台调用阿里的接口上看；

1. 下发网关订阅可在Topic列表中，下发控制

控制指令如下数据格式：

{"id": "123", //消息ID号

"version": "1.0", //协议版本号，目前协议版本号唯一取值为1.0

"params": {

"test1": 88

}, //属性设置参数；

"method": "thing.service.property.set" //请求方法

}

注：目前自定义topic的上行和下行Json格式，仍然是沿用Alink json格式，详细内容可以查看链接

https://help.aliyun.com/document_detail/89301.html?spm=a2c4g.11186623.6.706.6a7f12edsuanOT

三、 网关设备

1、在阿里云物联网平台上注册账号，点击创建产品

创建产品时，除了圈中部分，产品名称和所属品类可以根据实际项目需要设置，详细参考阿

里云上说明

https://help.aliyun.com/document_detail/73728.html?spm=5176.8208715.110.6.13373cda89ee

NZ#task-lxd-pnl-vdb

2、创建产品——网关设备（模型）

3、创建产品——网关子设备（模型）

创建完网关设备后，创建某个系列网关子设备

注：子设备的命名规则为*数字，如shuibiao1其中*可为字符串不能为数字，1为站号地址，即对应智能网关的PLC从站地址，数字部分不能重复，在创建设备时，需按照此规则来创建。

即：同一个网关下的子设备，前缀可以一样，但是后面跟着的数字不能一样，前缀不能带任何数字；

1. 创建设备：产品指某一类设备，创建完产品后，需要为设备创建身份。您可以创建单个设备，也可以批量创建设备。

1. 为网关设备添加子设备

选择节点类型为网关的设备，为其添加对应的子设备

1. 设备状态说明：

离线：节点类型为设备时，表示网关当前采集不到子设备数据；

节点类型为网关时，表示网关当前未连接到平台；

未激活：节点类型为设备时，表示子设备未注册过平台；

节点类型为网关时，表示网关未注册过平台；

在线：节点类型为设备时，表示网关和子设备连接正常；

节点类型为网关时，表示网关已连上到平台；

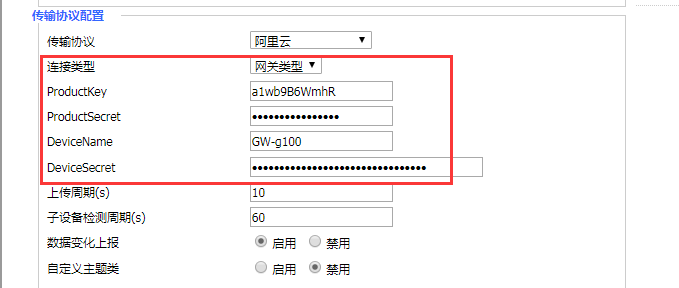

1. 智能网关配置连接阿里云

连接类型：网关类型

设备的四个参数productKey、productSecret、DeviceName、DeviceSecret，只需配置节点类型为网关的设备即可，子设备的相关信息无需配置。

1. 为产品——子设备创建属性

若是不用物模型，而采用自定义topic，可不创建物模型属性。

为某类子设备创建属性后，所有的子设备即可拥有此属性，属性对应智能网关的数据ID，即不同的子设备可拥有相关的属性；

1. 查看网关在线状态

1. 查看子设备在线状态

子设备要从未激活状态，切换到在线或离线状态，需首次在网关上配置子设备（从站地址）且网关采集子设备数据正常，才上报子设备状态由未激活—>在线状态；

测试时，可参考网关本地数据采集状态，当对应的设备号（从站地址/子设备）采集值不为null时，网关根据检测子设备的时间间隔，将子设备状态上报到阿里云；

阿里云平台上手动刷新下，子设备在线状态：

离线状态

注：若1台子设备下，有多个属性，其中某几个属性采集为null，其他属性采集正常，则仍显示子设备在线，采集到的属性上报，采集不到的属性不上报；

1. 数据采集状态查看

注：无论是物模型还是自定义topic方式，上报的topic都是设备类型为网关的topic；

只是物模型时，网关将子设备数据解析到对应子设备的物模型中展示，而非在网关

的物模型中展示。

阿里云发布子设备json格式限制要求，限制5个子设备/200个属性一个包，所有超过时，设备会自动分包。

1. 自定义topic时

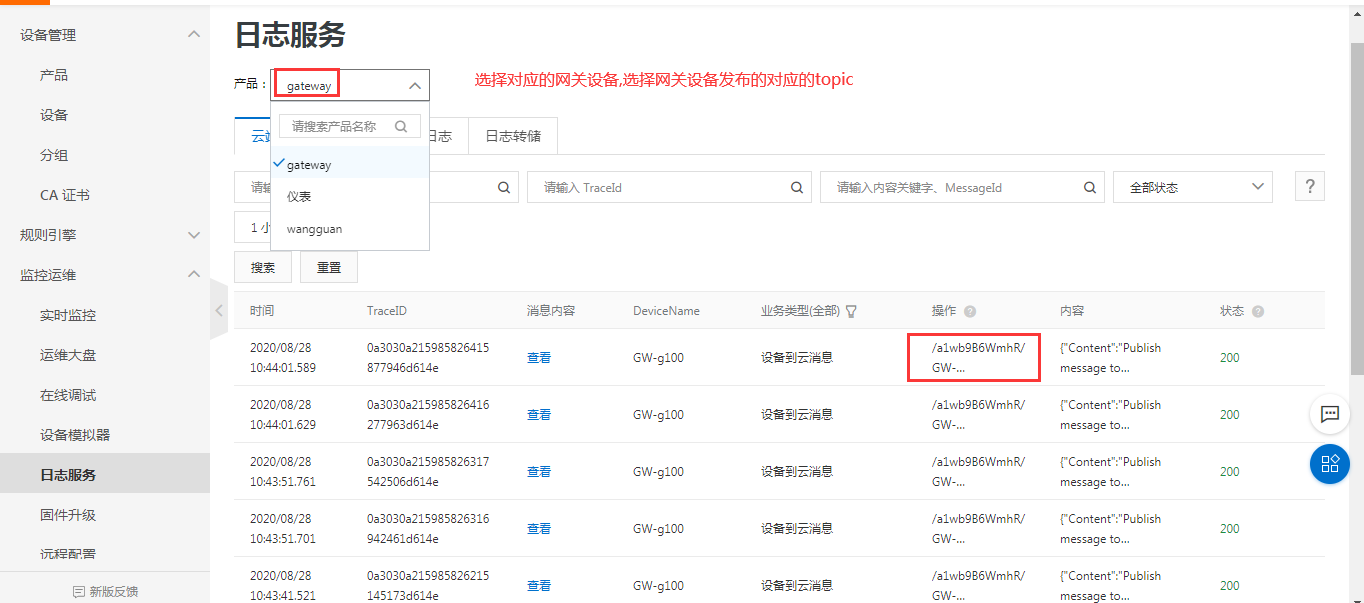

在日志服务，选择对应的网关设备，查看网关发布的topic，即可查看到网关发布到平台的数据；

1. 物模型
