三菱 PLC

三菱

1.1 FX0-FX1-FX2

一、接线说明

1、四信网关和三菱FX0-FX1-FX2系列的 PLC，通过串口连接，PLC的RS232或者RS485接网关对应的串口上。

注：若是用的FX系列的编程口，则用三菱FX系列的编程线+RS232线接到网关串口上。

2、电脑的网口通过网线接到网关的 LAN 口，电脑本地连接设置为自动获得 IP 地址；

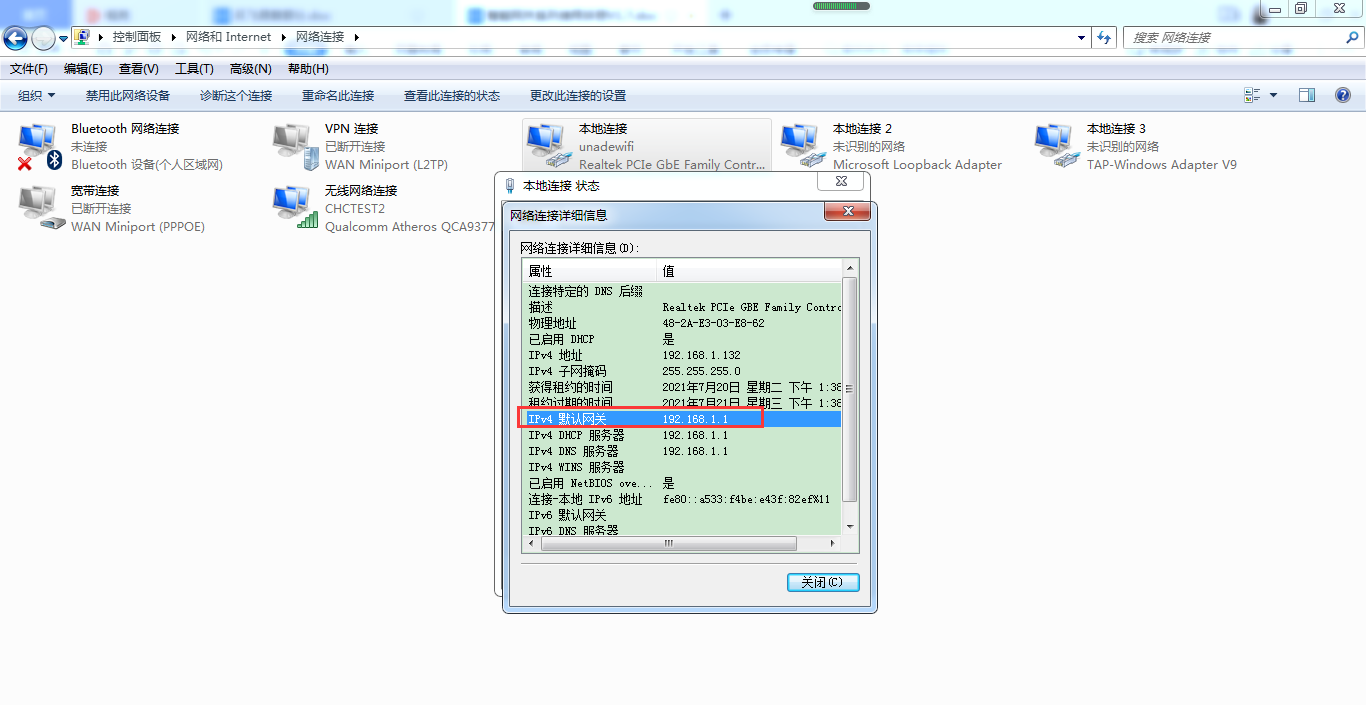

3、双击电脑本地连接，详细信息，IPV4 默认网关即为四信网关的 LAN IP，默认 G100 的

LAN IP 是 192.168.4.1，其他型号的网关 LAN IP 是 192.168.1.1。

二、PLC的设置

打开三菱GX Works2 软件，查看 PLC 的串口参数，双击导航栏的参数—PLC参数—PLC系统设置（2），查看配置参数，按照里面配置参数来，也可点击默认——设置结束，设置完后，下载到PLC中，重启PLC后生效。默认时，串口参数为9600 7偶1，站号为0；

三、网关的设置

1、浏览器输入四信网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，选择对应连接PLC的串口—开启，选择 三菱 FX驱动，配置串口参数，保存设置；

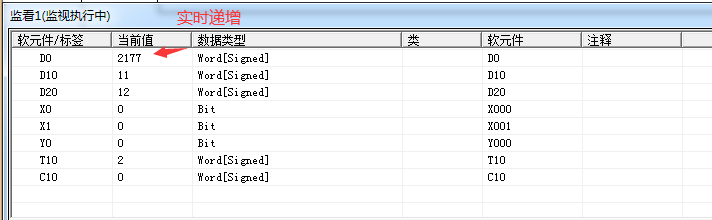

2、以下列点表配置为例，讲解如何配置点表。

3、PLC 站号和 实际PLC站号保持一致，PLC站号为0，数据类型、地址类型、地址和实际点表保持一致，数据 ID 可自定义，配置后点击保存命令；点击保存设置——应用。

注：配置完成后，重启下网关；

四、状态查询

点击状态—智能网关应用状态—数据采集状态，可以查看采集 PLC 数据状态。

1.2 FX3U_3G

1.2.1 FX3U_3G 编程口通讯

一、接线说明

1、四信网关和三菱FX3U_3G系列的PLC，通过串口连接，PLC的RS422编程口经过FX编程线接到网关的RS232上；

2、电脑的网口通过网线接到网关的 LAN 口，电脑本地连接设置为自动获得IP地址；

3、双击电脑本地连接，详细信息，IPV4 默认网关即为四信网关的 LAN IP，默认G100的

LAN IP是192.168.4.1，其他型号的网关LAN IP是192.168.1.1。

二、PLC的设置

打开三菱GX Works2 软件，查看PLC的串口参数，双击导航栏的参数—PLC参数—PLC系统设置（2），查看配置如下图PLC参数为9600 7 偶1 ，站号为0，设置完后，下载到PLC中，重启PLC后生效。

三、网关的设置

1、浏览器输入四信网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，选择对应连接PLC的串口—开启，选择三菱FX3U_3G驱动，配置串口参数，保存设置；

2、以如下点表配置为例，讲解如何配置点表；

3、PLC 站号和 实际PLC站号保持一致，PLC站号为0，数据类型、地址类型、地址和实际点表保持一致，数据 ID 可自定义，配置后点击保存命令；点击保存设置——应用。

四、状态查询

点击状态—智能网关应用状态—数据采集状态，可以查看采集 PLC 数据状态。

1.2.2 FX3U-ENET-L通讯

一、接线说明

1、四信网关和三菱FX3U-ENET-L的PLC，通过网线连接，PLC接在网关的LAN口上，设置为同一个网段；

2、电脑的网口通过网线连到网关的LAN口，本地连接设置为自动获取IP地址；

3、双击电脑本地连接，详细信息，IPV4 默认网关即为四信网关的 LAN IP，默认 G100 的

LAN IP 是 192.168.4.1，其他型号的网关 LAN IP 是 192.168.1.1。

二、PLC的设置

1、打开FX3U-ENET-L Configuration Tool软件，在 Ethernet Module 中选择“Module 0”。

2、在 Ethernet Operational 设置里，选择相关参数和IP 地址后，选择 END结束设置。

3、在 Ethernet Open 设定里，按下图设置好，选择 end 结束设置。

4、设置串口下载方式。

5、下载，然后重启PLC。

三、网关的设置

1、浏览器输入四信网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，ETH1—开启，保存设置，选择三菱FX3U-ENET-L_Eth驱动，保存设置；

2、TCP 设备管理中，添加设备，IP 地址为 PLC IP，端口号为 1025，PLC ID和PLC站号一致 （不可和其他PLC重复），点击保存数据；

3、点击添加或批量新增，新增采集点，PLC 站号和 PLC ID 保持一致，数据类型、地址类型、地址和实际点表保持一致，数据 ID 可自定义，配置后点击保存命令；点击保存设置——应用；

四、状态查询

点击状态—智能网关应用状态—数据采集状态，可以查看采集 PLC 数据状态。

1.3 FX5U

1.3.1 FX5U网口

一、接线说明

1、四信网关和三菱FX5U的 PLC，通过网线连接，PLC 接在网关的 LAN 口上；

2、电脑的网口通过网线接到网关的 LAN 口，电脑本地连接设置为自动获得 IP 地址；

3、双击电脑本地连接，详细信息，IPV4 默认网关即为四信网关的 LAN IP，默认 G100 的

LAN IP 是 192.168.4.1，其他型号的网关 LAN IP 是 192.168.1.1。

二、PLC的设置

1、打开三菱GX Works3编程软件， 查看PLC 的 IP 地址，导航栏—参数—系统参数—CPU参数—模块参数—以太网端口，即可查看PLC的IP地址；

2、注：如果PLC上只连接了1个网关，则只需查询IP地址后配置到网关上即可，端口默认5562，若是连接了其他设备，如触摸屏等，则需进行如下设置；

3、对象设备连接配置设置——双击详细设置；

4、拖动右侧的 melsoft 连接过来，添加 MELSOF 连接如下图所示，如果有两个主站去访问 PLC，则按照下图所示，添加一个 MELSOFT 连接设备，如果有三个主站，则添加两个 MELSOFT 连接设备。

三、网关的设置

1、浏览器输入四信网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，ETH1—开启，保存设置，选择三菱FX5U驱动，保存设置；

2、TCP 设备管理中，添加设备，IP 地址为 PLC IP，端口号为 5562，PLC ID 为 IP 地址末位，点击保存数据；

1. 以采集点X1-X5为例，讲解配置方法；

4、点击添加，新增采集点，PLC 站号和 PLC ID 保持一致，数据类型、地址类型、地址和实 际点表保持一致，数据 ID 可自定义，配置后点击保存命令；点击保存设置——应用；

四、状态查询

点击状态—智能网关应用状态—数据采集状态，可以查看采集 PLC 数据状态。

1.4 Q02

三菱Q02系列默认串口参数：RS232 9600 8O1

1.5 Q/L系列网口通讯

一、接线说明

1、四信网关和三菱Q/L系列的 PLC，通过网线连接，PLC和网关LAN口需在同一个网段；

2、电脑的网口通过网线接到网关的 LAN 口，电脑本地连接设置为自动获得 IP 地址；

3、双击电脑本地连接，详细信息，IPV4 默认网关即为四信网关的 LAN IP，默认 G100 的

LAN IP 是 192.168.4.1，其他型号的网关 LAN IP 是 192.168.1.1。

二、PLC的设置

1、打开三菱GX Works3编程软件，工程—参数—PLC参数；打开内置以太网端口设置，配置PLC的IP地址和子网掩码，通信数据代码设置“二进制”或“ASCII”，这里以二进制为例，勾选允许“run中写入”；

2、点击打开设置，协议选择“TCP”，打开方式选择“MC协议”，端口号设置为“1025”，

最后点击设置结束，将程序下载到PLC后，断电重启PLC生效；

三、网关的设置

1、浏览器输入四信网关的 LAN IP 进配置页面，智能网关应用—设备信息表，应用配置 —启用，ETH1—开启，保存设置，选择三菱Q系列驱动，保存设置；

1. TCP 设备管理中，添加设备，IP 地址为 PLC IP，端口号为 1025，PLC ID为自定义，可直接设置为IP地址末位，PLC ID用于与PLC 站号做绑定；

1. 以采集点D0-D2为例，讲解配置方法；

4、点击添加，新增采集点，PLC 站号和 PLC ID 保持一致，数据类型、地址类型、地址和实 际点表保持一致，数据 ID 可自定义，配置后点击保存命令；点击保存设置——应用；

四、状态查询

点击状态—智能网关应用状态—数据采集状态，可以查看采集 PLC 数据状态。
