F2x16 V2 IO 测试说明

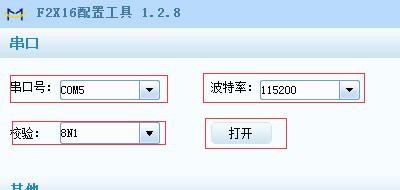

在测试前,请确认已经连接好设备。
IO1 & IO2:
未启用---- 不启用 IO 。输入采集--- 数字输入。输出控制---数字输出。
设备状态指示---当连上中心之后,IO 口会输出一个高电平,约 3.5v。
接口可选:com1,com2,GPRS,sms,RS485 COM1 IO 值会输出到 RS232-1(串口 1).
COM2 IO 值会输出到 RS232-2(串口 2).
GPRS IO 值会上传到网络,数据中心。
SMS IO 值会当做短信发送。
RS485----.IO 值会输出到 RS485
当选择设备状态指示的时候,可选指示服务器 1~5 ,或者全部(ALL)。
协议可选:Modbus(采用 modbus 指令采集)、自定义(自己定义的指令采集)。采集的指令在查询指令处填写。
上报方式有三种:
查询---下发指令采集。
定时--定时下发指令采集,采集间隔可设置。 电平变化---电平变化的时候上报
ADC 采集: 可以设置采集上限值和下限值。
F2x16 用的 modbus 指令如下:
01 01 00 00 00 01 FD CA // 读取I/O1 状态 01 01 01 01 90 48 FD ED CA(GPRS 返回值)
01 01 00 01 00 01 AC 0A // 读取 I/O2 状态 01 01 01 01 90 48(com 返回值)
01 01 00 00 00 02 BD CB // 读取 I/O1 和 I/O2 状态 01 01 01 03 11 89 BD CB(gprs)
01 01 01 03 11 89 (COM)
01 05 00 00 00 00 CD CA // 拉低 I/O1 01 05 00 00 00 00 CD CA(gprs)
01 05 00 00 FF 00 8C 3A // 拉高 I/O1 01 05 00 00 FF 00 8C 3A(gprs)
01 05 00 01 00 00 9C 0A // 拉低 I/O2 01 05 00 01 00 00 9C 0A(com)
01 05 00 01 FF 00 DD FA // 拉高 I/O2 01 05 00 01 FF 00 DD FA(com)
01 04 00 02 00 01 90 0A // 读取 ADC 模拟量值 01 04 02 00 04 B8 F3 0A (gprs)
01 04 02 00 04 B8 F3 (com)
01 0F 00 00 00 02 01 00 DE 97 // 拉低 I/O1 和 I/O2 01 0F 00 00 00 02 D4 0A DE 97(gprs)
01 0F 00 00 00 02 01 00 DE 97(com)
01 0F 00 00 00 02 01 03 9E 96 // 拉高 I/O1 和 I/O2 01 0F 00 00 00 02 D4 0A 9E 96(gprs)
01 0F 00 00 00 02 01 03 9E 96(com)
