4G DTU在智能抄表系统的应用要注意的问题
行业新闻 | 2020-03-17 07:15:20

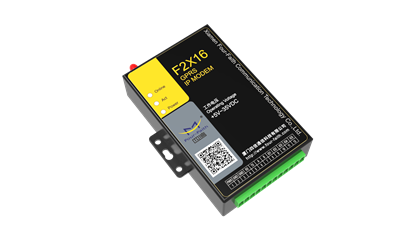

现代的楼宇建设已经将很多电表集中放置在一起，这些电表都内置单片机，可以通过单片机读取实际的用电数据，并且可以通过RS-485的通讯方式来与外部通讯。利用四信F2X14 IP MODEM的RS-485通讯能力，将其与电表并联起来，并通过F2X14来实现与移动网络、抄表数据服务中心的连接，这样，抄表数据服务中心就可以直接访问到每一个电表，实现了远程抄表系统。
技术部署
整个系统包括两大部份：前端采集及传输部份、中心数据存储及处理展示部份;
采集及传输：主要包括智能电表、无线DTU、设备防护箱等。主要是由DTU采集电表数据，并通过GPRS/CDMA/3G等无线网络将数据传输到中心服务器;
数据存储及处理展示：主要包括数据服务器、应用服务器、监控大屏等部份组成。主要负责对前端采集返回的数据进行存储、分析、展示等操作。
4G DTU无线抄表系统设计中考虑的几个主要问题：
电表的选择
随着电子技术、单片机技术在电表中的应用，出现了智能化电表，大体上可分为两种类型：带有微处理器的机电式和全电子式。机电式借用原感应式电度表的机芯，通过光电传感器读取转盘转数来测量用户的用电量，如磁卡式电表、电卡式电表、IC卡电表等;而全电子式电度表则采用电压电流隔离方式，进行A/D转换，将采样值相乘并累计计算用户的用电量。机电式智能电表成本较低，主要用于单相电度表，适合于居民用户使用全电子式电表主要用于三相电计费，针对企业应用。为了实现远程自动无线抄表，应选择配有通信接口的智能电表，通常有RS-485、RS-232、CAN总线收发器或红外等几种接口形式。
通信方式
4G DTU远程无线抄表终端的核心是利用计算机网络与通信技术，通过4G无线网络，自动统计各个用户的用电量，并送传到远程监控中心，实现抄表自动化。在这里我们着重介绍一下4G无线网络传输的抄表方式。
4G无线通信方式不受时间地域的限制，只要移动网络能够覆盖到的区域都能够时间无线抄表，同时四信4G DTU无线抄表模块还能够保持长期在线状态，管理中心只要通过计算机就能随时得到电表的准确数据。
无线传输模块(4G DTU)
在具有树型网络结构的远程无线抄表系统中，四信4G DTU无线传输模块相当于一个智能管理机。
其主要功能：一是收集所属各电度表的数据(如电表示数、电表状态)并进行处理，然后按照中心台的要求，将数据由数据转接器经通信介质传输至中心台。二是能够根据中心台的命令，存储所属电度表的地址，并对所属电度表的重要参数(如电表常数、电表底数)进行设置;三是具有组网功能，并能够与多个电表之间点对点或点对多点的信号联络和数据传输。
