GPRS DTU在无线抄表系统应用中的几个主要问题
行业新闻 | 2020-11-12 06:25:38

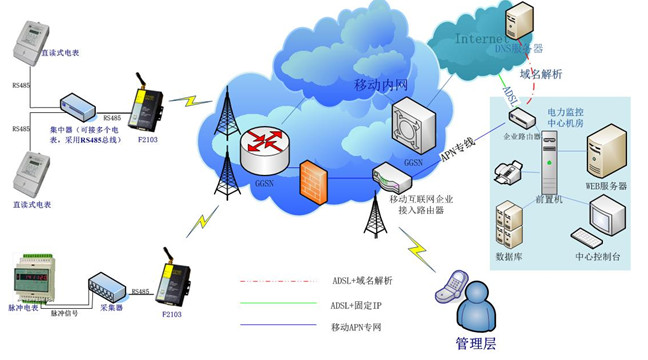

整个GPRS DTU无线抄表系统的体系主要由系统管理中心、数据转接器、无线传输模块(GPRS DTU)、带有通信接口的智能电表等部分组成。整个系统的体系结构是一个典型的集散控制系统，它具有树型网络结构。今天我们来看看GPRS DTU无线抄表系统设计中考虑的几个主要问题：
1、电表的选择
随着电子技术、单片机技术在电表中的应用，出现了智能化电表，大体上可分为两种类型：带有微处理器的机电式和全电子式。机电式借用原感应式电度表的机芯，通过光电传感器读取转盘转数来测量用户的用电量，如磁卡式电表、电卡式电表、IC卡电表等;而全电子式电度表则采用电压电流隔离方式，进行A/D转换，将采样值相乘并累计计算用户的用电量。机电式智能电表成本较低，主要用于单相电度表，适合于居民用户使用全电子式电表主要用于三相电计费，针对企业应用。为了实现远程自动无线抄表，应选择配有通信接口的智能电表，通常有RS-485、RS-232、CAN总线收发器或红外等几种接口形式。
2、通信方式
GPRS DTU远程无线抄表终端的核心是利用计算机网络与通信技术，通过GPRS无线网络、双绞线、电话线、电力线红外线等通信方式，自动统计各个用户的用电量，并送传到远程监控中心，实现抄表自动化。在这里我们着重介绍一下GPRS无线网络传输的抄表方式。
GPRS无线通信方式不受时间地域的限制，只要移动网络能够覆盖到的区域都能够时间无线抄表，同时GPRS DTU无线抄表模块还能够保持长期在线状态，管理中心只要通过计算机就能随时得到电表的准确数据。
3、数据转接器
不同的传输媒介，数据转接器的类型也不一样，如：电话线，数据转接器即为有线MODEM;电力线，数据转接器即为电力线MODEM;视频线，数据转接器即为CABLE MODEM;对于小区综合布线系统(PDS)，数据转接器又为网卡的形式。
4、无线传输模块(GRPS DTU)
在具有树型网络结构的远程无线抄表系统中，GPRS DTU无线传输模块相当于一个智能管理机。
其主要功能：一是收集所属各电度表的数据(如电表示数、电表状态)并进行处理，然后按照中心台的要求，将数据由数据转接器经通信介质传输至中心台。二是能够根据中心台的命令，存储所属电度表的地址，并对所属电度表的重要参数(如电表常数、电表底数)进行设置;三是具有组网功能，并能够与多个电表之间点对点或点对多点的信号联络和数据传输。
