4G DTU工作原理和测试使用步骤详解
行业新闻 | 2020-12-29 09:48:11
四信4G DTU工作原理DTU和水文、电力、气象、环保等设备连起来放置在现场。DTU上电后首先注册到移动的网络，然后发送建立SOCKET的请求包给移动，移动把这个请求发送到因特网。中心的服务端软件接收到请求后建立连接，并发送应答信息。DTU发送的请求信息是因特网上的数据包，有一些原因会阻止中心收到连接请求包，这样也就不能建立连接。最常见的有中心的电脑上有杀毒软件、防火墙等把这些数据包给屏蔽了。另一是中心电脑是通过路由器上网的，在路由器上要设置数据转发。SOCKET连接建立后就可以双向通信了。
4G DTU测试使用步骤详解

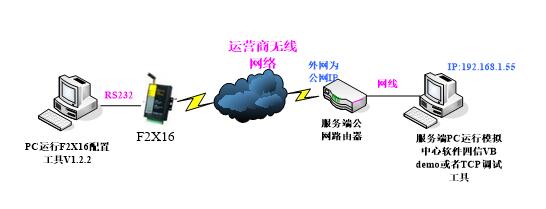

1.测试网络拓扑：
DTU通过串口配置各项参数后，核心参数为服务器端的公网IP和端口，配置好保存以后，DTU就会去拨号并连接保存的服务端公网IP和端口，并连接上服务端软件，连接上以后DTU和服务器软件就可以通信了。
备注：出于测试的方便或者条件不允许，配置DTU的PC和服务器PC可以是同一个。因为配置DTU是通过串口，而服务器模拟软件走的是网络端口，PC可以同时用。
2.服务端网络配置说明
DTU需要依靠连接服务端的公网IP和端口来建立连接，因此，首先要知道服务端公网IP，然后配置好端口。通过登入服务端PC的路由器的方式可以知道公网IP并做端口映射，
查询公网IP：
在路由器的状态查询页面中，可以看到路由器的外网IP，这个IP应当是公网IP。
记住此公网IP，然后在此路由器上做一个端口映射到服务器软件所在PC的IP上。
端口映射：
端口映射一般在路由器的NAT功能/端口转发/转发规则下面做，以四信路由器为例，假如服务器软件所在PC的IP为192.168.10.109，要配置的端口为9256。
3.DTU配置说明
DTU主要是负责拨号上网，并通过运营商无线网络与服务器软件建立连接，在下位机与服务器软件间建立透明的“通信桥梁”。因此核心配置参数主要是通信相关的服务器IP和端口和串口参数。（上面已知道服务端 公网IP为27.154.58.226，并配了9256端口到服务器PC上，以此为示例配置
DTU通信）
核心配置参数说明：
3.1 中心服务器参数配置
服务器数量最多可设置5个。
3.2 DTU工作参数配置
附注：DTU各工作模式说明
PROT模式 有固定注册包和心跳包的TCP传输协议模式；
DCTCP模式 电力相关通讯协议，采用TCP协议传输；
DCUDP模式 电力相关通讯协议，采用TCP协议传输；
TRNS模式 modem 模式；
SMSCLI模式 4G DTU作为短信DTU，工作数据通过短信的方式发到已绑定的手机上，同时接收已绑定的手机发送的内容，并将数据发送指定的外围接口上；
SMSSER模式 4G DTU作为短信DTU，工作数据通过短信的方式发到已绑定的手机上，但对发送内容有要求，必须按指定的格式组帧发送，同时手机可以向短信DTU发送数据，短信DTU会将数据发送指定的外围接口上；
4.DTU与中心通信
配置完服务器的网络和DTU参数，在服务端启动服务器软件监听端口，DTU配置软件点击“重启设备进入通信状态”就可以连接过来，双方建立通信了。
5.服务端动态公网IP环境
四信DTU支持域名解析功能，因此当服务端公网IP为动态的时候（比如PPPoE拨号方式），服务端可以采用DDNS（动态域名解析）的方式，用一个固定的域名来代替动态的IP。四信路由器支持DDNS功能，对于不支持DDNS功能的路由器，可以采用花生壳的方式。
